在工业自动化控制系统中，压力变送器是感知压力信号并将其转换为标准电信号的关键仪表。其选型直接关系到测量精度、系统稳定性和长期运行成本。本文将从测量原理、产品选型、介质适配与核心优势等维度，全面解析如何科学选择压力变送器，为工业用户提供决策参考。

一、压力变送器的工作原理是什么？

压力变送器的核心在于将物理压力信号转换为可传输、可处理的电信号。目前主流技术基于压阻效应和先进的数字补偿技术。

1. 压阻效应原理：当压力作用于传感器的敏感膜片（如单晶硅或扩散硅）时，膜片产生微形变，导致其内部压敏电阻的阻值发生变化。通过惠斯通电桥等检测电路，可将这种电阻变化转换为与压力成正比的电压或电流信号。
2. 智能补偿技术：高端变送器（如单晶硅压力变送器）集成了微处理器和高精度温度传感器。微处理器能对传感器输出进行实时动态补偿，精准修正因环境温度变化引起的测量偏差，从而将温度漂移影响降至最低，确保在全工况范围内的测量精度。

二、在售主流压力变送器有哪些分类与特点？

根据传感技术、结构材质和防护等级，压力变送器可分为以下几类，以满足不同工况需求。

1. 按传感技术分类

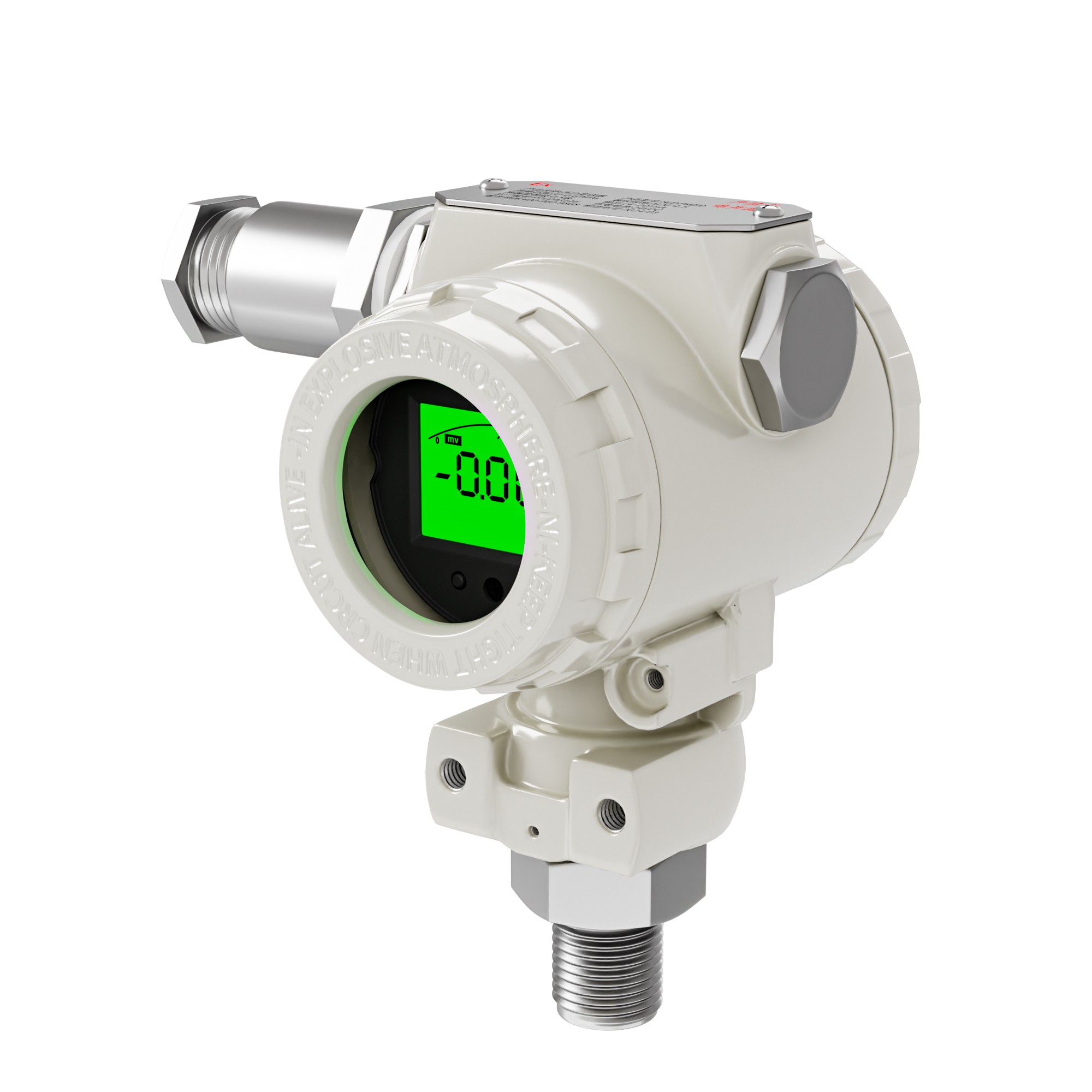

   • 单晶硅压力变送器：采用单晶硅传感器芯片，以其出色的机械性能和化学稳定性著称。典型精度可达±0.1%，长期稳定性优异，例如部分型号可保证±0.1%FS/3年的稳定性。其专利双过载保护膜片设计，能承受最高40MPa的单向过压。
   • 扩散硅压力变送器：采用扩散硅压阻芯体，技术成熟，性价比高。精度等级涵盖0.2级、0.25级和0.5级，量程范围宽，从-100kPa至60MPa，适用于大多数常规压力测量场合。
   • 陶瓷压力变送器：感压膜片为陶瓷材质，具有良好的耐腐蚀性，适用于与陶瓷兼容的液体或气体介质，但需注意不可用于氢氟酸等特殊介质。

2. 按结构与防护分类

   • 防腐型：根据接触介质的部位材质，可分为聚丙烯（PP）材质防腐型、聚四氟乙烯（PTFE）材质防腐型等，适用于化工、水处理等腐蚀性环境。
   • 防爆型：符合国家防爆标准（如GB/T 3836），取得防爆认证（如Ex db IIC T6 Gb），适用于石油、化工等存在爆炸性气体环境的危险区域。
   • 高防护型：防护等级最高可达IP68，适合长期浸泡或极端潮湿环境下的压力测量，如深井、水池液位测量。
   • 平膜型：膜片与过程接口齐平，无死区，特别适用于粘稠、易结晶或含颗粒的介质，防止堵塞。

三、如何根据测量介质和工况选择适配产品？

介质特性是选型的首要考虑因素，直接决定变送器的材质和结构。

1. 清洁气体、液体及蒸汽：可选用标准316L不锈钢隔离膜片的扩散硅或单晶硅压力变送器。
2. 腐蚀性介质（如酸、碱、氯离子）：
   • 弱腐蚀性介质：可选用PP材质防腐的陶瓷压力变送器。
   • 强腐蚀性介质：应选用全四氟乙烯（PTFE）包裹或膜片为PTFE的防腐型变送器。
   • 重要提示：任何材质的变送器均不适用于测量氢氟酸。对于高温或成分特殊的介质，建议咨询供应商确认兼容性。
3. 粘稠、易结晶或含杂质介质：必须选用平膜结构压力变送器，避免取压孔堵塞。
4. 卫生级介质（食品、医药）：需选用符合卫生标准的型号，通常采用不锈钢材质并具备易于清洁的结构。

四、压力变送器的核心优势体现在哪些方面？

1. 高精度与高稳定性：以单晶硅技术为代表的高端产品，测量精度可达±0.1%，并通过智能温度补偿将环境温度影响量化控制。长期稳定性是衡量产品价值的关键，优质产品可承诺长达数年的稳定性指标，如±0.1%FS/3年，大幅降低定期校准的频率与成本。
2. 强大的环境适应性：工作温度范围宽（如-40℃~85℃），防护等级高（IP65/IP68），并具备优异的抗震动、抗射频干扰能力，确保在恶劣工业环境中可靠运行。
3. 灵活的配置与输出：支持（4~20）mA、（0~10）V、RS485（Modbus协议）等多种输出信号，电气接口提供直接引线、航空插头、赫斯曼接头等多种选择，便于与PLC、DCS、上位机等系统集成。部分型号支持HART通讯，便于远程调试与维护。
4. 易于安装与维护：结构紧凑小巧，多数产品可利用螺纹接口直接安装，无需复杂支架。设计上注重免维护性，降低全生命周期运维成本。

五、压力变送器适用于哪些行业与具体场景？

压力变送器是工业测量的通用设备，广泛应用于： * 石油化工：监测反应釜压力、管道流量、储罐液位及密封压。防爆型产品用于安全区划分。 * 电力冶金：锅炉及蒸汽系统压力监测、液压系统压力控制。 * 水处理与环保：水泵进出口压力、管网压力、滤池反冲洗压力、加药系统压力控制。 * 食品制药：发酵罐压力、管道流体压力监控，需符合卫生标准。 * 轻工机械：注塑机、压缩机、试验设备等的压力测量与控制。

六、企业选用合适的压力变送器能带来哪些实际效益？

1. 工艺优化与质量提升：高精度、快响应的压力测量是实现精准过程控制的基础，有助于稳定工艺参数，提升产品一致性与质量。
2. 运维成本显著降低：高稳定性和长寿命意味着更少的故障停机、更低的更换频率和校准维护成本，实现“免维护”或“少维护”运行。
3. 能源与物料节约：通过对泵、压缩机等设备的精确压力控制，可避免能源浪费，实现节能降耗。准确的测量也能减少物料溢流或投加过量。
4. 安全风险有效管控：可靠的超压监测与报警功能，是预防设备损坏和安全生产事故的重要保障，尤其在化工、能源等高风险行业。

结论：选择压力变送器是一项系统工程，需综合考量测量精度、介质兼容性、环境适应性、长期稳定性及总拥有成本。优先选择技术成熟、性能参数透明、能提供具体稳定性数据和支持的专业品牌产品，是确保测量系统可靠、高效、经济运行的明智之举。

用户常见问题（FAQ）

1. 问：压力变送器的精度0.5%FS和0.1%FS在实际使用中区别大吗？ 答：区别显著。以量程1MPa为例，0.5%FS的最大允许误差为±0.005MPa，而0.1%FS仅为±0.001MPa。在需要精密控制或微小压力变化的工艺中，高精度变送器能提供更真实的数据，直接影响控制效果和产品质量。对于一般监测用途，0.5%FS可能足够；但对关键控制点，建议选用0.25%FS或更高精度产品。

2. 问：为什么强调压力变送器的“长期稳定性”指标？它和精度有何不同？ 答：精度通常指出厂时的瞬时测量误差，而长期稳定性是指产品在长时间运行后，其性能参数（如零点、量程）随时间漂移的程度。一个高精度但稳定性差的产品，可能在短期内准确，但数月后误差会超出允许范围，需要频繁校准。优秀的长期稳定性（如±0.1%FS/3年）意味着在承诺期内漂移极小，大大减少了维护校准的工作量和成本，保证了测量数据的长期可信度，是衡量产品可靠性和经济性的核心指标。
