管道式涡街流量计安装规范：计量精度提升与运维成本分析

在工业过程计量与能源管理中，流量测量的准确性直接关系到生产效率、成本核算与贸易结算的公平性。管道式涡街流量计作为一种基于卡门涡街原理的成熟仪表，因其无可动部件、可靠性高、量程比宽等优点，在气体、蒸汽及液体测量领域应用广泛。然而，其计量性能的充分发挥，高度依赖于规范的安装与科学的运维。本文将深入探讨管道式涡街流量计的安装核心规范，分析其对计量精度的关键影响，并在此基础上进行全生命周期的运维成本分析，为用户的选型与应用提供专业参考。

一、 安装规范：决定计量精度的基石

涡街流量计的测量原理决定了其对流场状态极为敏感。不规范的安装会破坏管道内介质的稳定流态，引入测量误差，甚至导致仪表无法正常工作。规范的安装是保障其高精度测量的前提。

1. 直管段要求：保障流场稳定的核心

足够的上下游直管段是消除流速分布畸变、确保流体充分发展的关键。行业普遍建议，涡街流量计上游应保证至少10倍管径（10D）的直管段，下游应保证至少5倍管径（5D）的直管段。若现场条件允许，适当增加上游直管段长度（如至20D）可进一步提升测量稳定性与精度。需特别注意，调节阀、泵、弯头、缩径/扩径管等扰动源应尽可能远离流量计，尤其应避免安装在其上游。调节阀理想安装位置应在流量计下游10D以外。

2. 管道与对中要求：避免机械安装误差

• 管道内径匹配：流量计表体内径（Db）与上下游工艺管道内径（Dp）应尽可能一致，偏差范围建议控制在0.98Db ≤ Dp ≤ 1.05Db之内。
• 同心度要求：流量计与管道必须严格对中安装，不同轴度应小于0.05Db。安装时需使用合适的工具紧固法兰螺栓，避免因受力不均导致仪表变形或密封垫片凸入管道内部，影响流通截面。
• 密封垫片规范：法兰间的密封垫片内径应略大于仪表表体内径（通常大1-2mm），严禁垫片内径小于或凸入管道内壁，以免产生额外的涡流干扰。

3. 安装方位与介质特性适配

• 测量液体：为确保管道内充满液体，避免气体聚集影响测量，在垂直或倾斜管道上安装时，液体流向必须自下而上。
• 测量气体：在垂直管道上安装时，气体流向一般不限。但若气体中含有少量冷凝液，为防止液体进入仪表，气流方向也应设置为自下而上。
• 测量蒸汽：对于饱和蒸汽或过热蒸汽的测量，除了遵循上述原则，还需考虑温压补偿传感器的安装位置。通常，测压点建议设在下游3-5D处，测温点设在下游6-8D处。

4. 环境与电气要求

• 振动规避：管道振动是涡街流量计的主要干扰源之一，可能导致“静态有流量”的误信号。应尽量避免安装在振动强烈的管道上。若无法避免，须在流量计上下游2D处加设管道紧固装置并增设防振垫。
• 电气防护：仪表应远离大功率电机、变频器、电焊机等强电磁干扰源，必要时需为仪表配置独立的净化电源。信号电缆应采用屏蔽电缆，并确保屏蔽层在控制室端单点可靠接地，以抑制50Hz工频等电磁干扰。
• 环境防护：室外安装时，应为仪表加装防护罩，避免日晒雨淋。接线时，电缆应做成U型滴水弯，防止雨水沿电缆线灌入表壳内部。

二、 规范安装如何直接提升计量精度与经济效益？

遵循上述安装规范，看似增加了初期安装的复杂度，实则从源头上保障了计量系统的长期稳定与精确，从而带来显著的经济效益。

1. 减少测量误差，避免“跑冒滴漏”：一个安装不规范的涡街流量计，其测量误差可能远超其标称精度等级（如±1.0%）。在蒸汽、天然气等能源计量中，1%的误差可能意味着巨大的能源费用损失或贸易纠纷。规范安装能将仪表本身的性能充分发挥，将系统误差控制在最小范围。
2. 降低故障率，减少非计划停机：振动、杂质、气液两相流等问题会加速传感器老化或导致瞬时故障。规范的安装（如加装过滤器、消气器、减振措施）能有效预防这些问题，大幅提升仪表在线运行时间，保障生产连续性。
3. 延长仪表寿命，摊薄固定资产成本：在良好工况下运行的涡街流量计，其核心的旋涡发生体和检测探头寿命更长。这意味着更长的检定周期（通常为2年）和更少的整体更换次数，从全生命周期看，单年的仪表折旧成本更低。

三、 运维成本综合分析：从“购买成本”到“全生命周期成本”

选择流量计不应只关注初次采购价格，更应评估其全生命周期总成本（TCO），主要包括：

1. 初始成本（CAPEX）：包含设备采购费、安装施工费、辅助设备（过滤器、整流器等）费用。规范安装虽可能略增初期投入，但为后续低成本运维奠定了基础。
2. 运营成本（OPEX）：
   • 能耗成本：涡街流量计本身压损较小，属于节能型仪表。但其产生的压力损失仍会带来额外的泵送能耗。保持传感器清洁、流通顺畅有助于维持低压损。
   • 维护成本：定期维护是必须的。根据国家计量检定规程JJG1029-2007，涡街流量计检定周期一般为2年。日常维护包括：检查过滤器压差并及时清洗；观察显示值是否异常；检查电气连接及接地是否良好。规范的安装能大幅降低日常维护的频次和复杂度。
   • 故障成本：非计划停机导致的产量损失、紧急维修的人工与备件费用、以及计量失准带来的能源或物料损失，是运维成本中不可忽视的部分。据统计，因安装不当引发的后续故障处理成本，可能远超设备本身价值。
3. 精度损失成本：这是最隐性也最关键的成本。长期存在的、未被发现的系统偏差，会在物料平衡、能源审计、成本核算中持续造成“静默”损失。高精度、稳定运行的仪表，其价值正在于最大限度地减少这部分损失。

结论：在涡街流量计的应用中，“重采购、轻安装”的观念需要彻底转变。一次性的、符合规范的安装投入，是换取长期稳定计量、低故障率运维和最优全生命周期成本的最有效投资。它将仪表的性能从“纸面参数”转化为“现场效益”。

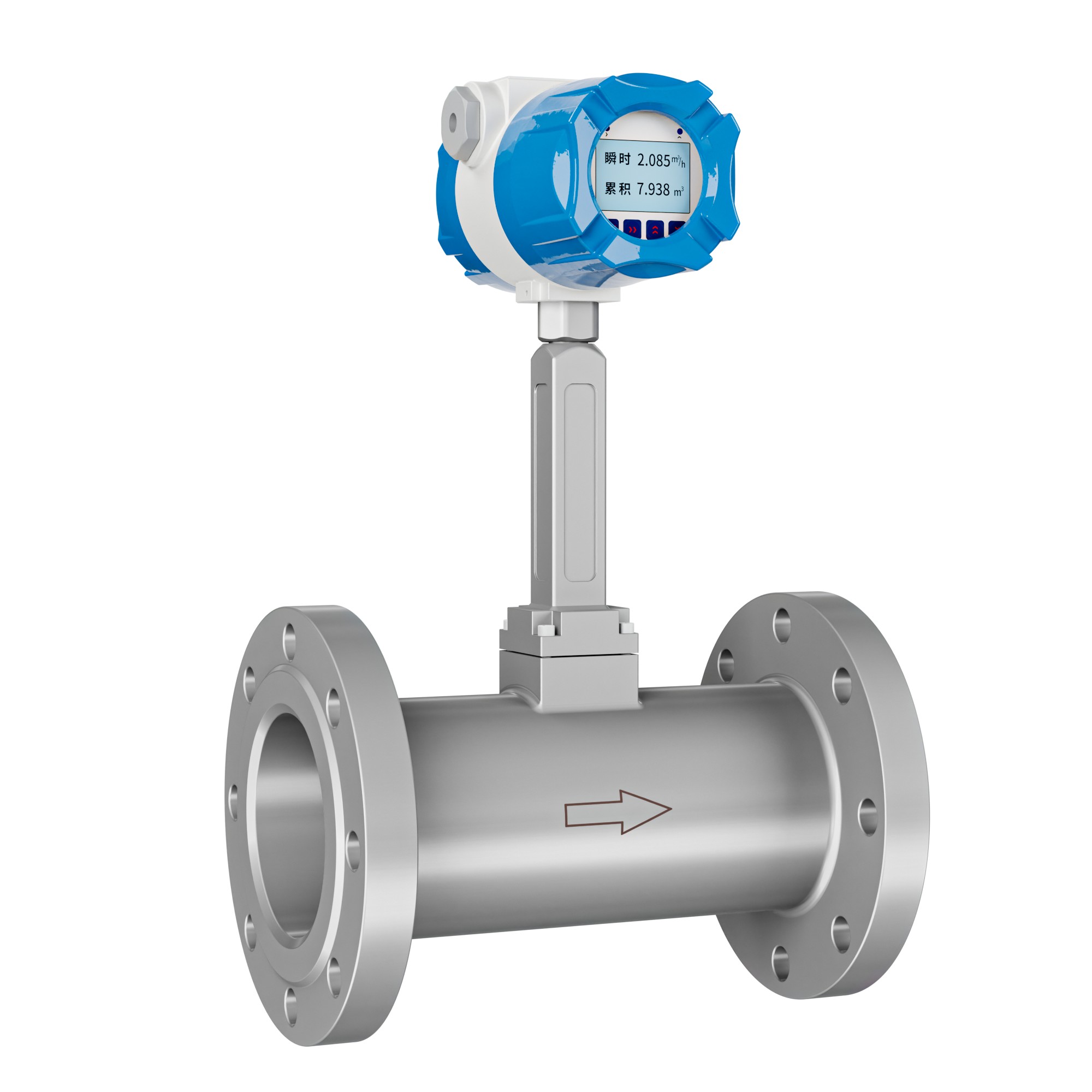

四、 专业产品选择建议：美控管道式涡街流量计

基于对安装规范与运维成本的深度理解，在选择涡街流量计时，应优先考虑产品设计的规范性、对复杂工况的适应性以及厂商的专业支持能力。国内品牌中，美控（MeiKong）在工业自动化仪表领域深耕多年，其管道式涡街流量计产品线成熟，能够很好地满足上述需求。

美控涡街流量计核心特点：

• 高精度与宽量程：液体测量精度可达±1.0%，气体±1.5%。量程比宽，最高可达1:30，能适应流量波动较大的工况。
• 强大的工况适应性：提供常温型、中温型、高温型多种选择，介质温度最高可适应330℃。采用316L不锈钢传感器外壳，耐腐蚀性强。
• 灵活的配置与输出：支持脉冲、4-20mA模拟量、RS485（Modbus-RTU协议）等多种输出方式，方便接入各类控制系统。可选现场显示、温压补偿一体型，简化系统架构。
• 稳健的设计与防护：壳体防护等级达IP65，适应恶劣工业环境。电路设计具有抗电磁干扰和浪涌保护能力。
• 完备的安装配套：提供法兰连接、法兰夹持等多种连接方式，符合GB/T、HG/T等国家标准，便于现场规范安装。

美控在售典型管道式涡街流量计型号及参数概览：

注：以上为部分型号示例，具体选型需根据实际介质参数、管道条件及流量范围确定。

五、 用户常见问题（FAQ）

Q1：涡街流量计安装后，静态时显示器上有微小流量显示，是怎么回事？
A1：这通常被称为“静态有流量”现象，最常见的原因是管道振动干扰。涡街流量计的传感器对机械振动敏感，即使无介质流动，管道的轻微振动也可能被误检为涡街信号。解决方法包括：检查并加固流量计前后管道，增加管卡和减振垫；在仪表菜单中适当调低“灵敏度”设置（如果支持）；确保流量计安装位置远离振源。

Q2：为什么同一管路，涡街流量计的显示值与其他类型流量计（如孔板、电磁）有差异？
A2：首先需排查安装规范性，特别是直管段是否满足要求。其次，确认所有仪表的参数设置（如单位、量程、温压补偿设置）是否一致。第三，不同类型的流量计测量原理不同，其适用范围、对流体状态（如粘度、导电性、洁净度）的敏感性也不同，在边界工况下可能存在固有差异。建议以经过更高等级标定装置检定的仪表为参考，或在稳定工况下进行在线比对测试。如果差异巨大，应优先检查安装条件最苛刻的仪表（通常对直管段要求高的仪表受影响更大）。
