高温高压涡街流量计行业应用 流量监测效率优化解决方案

在追求极致能效与生产精细化的工业4.0时代，能源与物料流量的精准计量不仅是成本控制的关键，更是工艺优化与智能化升级的基石。尤其在涉及高温高压介质的场景，如蒸汽输送、化工反应、能源动力等，传统的流量测量手段往往面临精度衰减、设备易损、维护成本高昂等挑战。本文将深入探讨高温高压涡街流量计的核心技术优势、其在关键行业的深度应用，以及如何通过构建高效流量监测解决方案，为企业带来显著的效率提升与成本优化。

一、核心技术：为何高温高压涡街流量计成为优选？

涡街流量计基于卡门涡街原理工作，当流体流经三角柱型旋涡发生体时，会在其下游两侧交替产生有规则的旋涡。通过高灵敏度传感器检测旋涡频率，即可精确计算出流体流量。这一原理赋予了其在高要求工业环境中的独特优势：

1. 卓越的可靠性：仪表主体无可动机械部件，从根本上避免了因机械磨损导致的故障，维护量小，仪表参数能长期稳定。
2. 宽泛的工况适应性：针对高温高压环境，专业型号的涡街流量计介质温度范围可达-40℃至330℃，耐压等级最高可达4.0MPa（针对DN15-DN50法兰卡装型）。其采用的316L不锈钢传感器外壳及压电应力式传感技术，确保了在恶劣工况下的长期稳定运行。
3. 高精度与节能特性：对于液体测量，精度可达±1.0%；气体测量精度为±1.5%。同时，其压损远小于传统孔板流量计（约为1/4~1/2），属于节能型仪表，长期运行能有效降低系统能耗。
4. 灵活的通信与安装：支持脉冲、(4～20)mA电流、RS485 Modbus-RTU等多种输出信号，易于与DCS、PLC及物联网平台集成。安装方式灵活，可根据现场管道情况水平、垂直或倾斜安装。

二、行业深度应用：从计量到优化的价值跃迁

1. 纺织染整行业：蒸汽能耗的精细化管控

蒸汽是染整行业的核心能源，成本占比高，传统管理方式存在“跑冒滴漏”盲区。国内某国家级高新技术纺织企业引入数十套涡街流量计，实施蒸汽能耗的“三级精细化计量”，覆盖纱线染色、后整理等关键车间。通过精准计量各环节蒸汽消耗，企业成功将能耗异常可视化，及时发现并处理泄漏点，实现了从粗放管理到单元级精细核算的转变，为节能降耗提供了精准的数据基础。

2. 制糖工业：蒸发浓缩环节的能效核心

在制糖的蒸发浓缩工段，需要消耗大量生蒸汽将清汁浓缩为糖浆，是能耗最高的环节之一。涡街流量计被安装在生蒸汽总管及各效二次蒸汽管道上，用于精确计量蒸汽消耗。其耐高温高压、抗水锤冲击的特性，完美适应了蒸发器出口蒸汽温度高、压力波动大的复杂工况。通过准确的数据，企业可以进行有效的蒸汽平衡计算与能耗考核，为工艺优化（如调整各效蒸发压力）提供依据，直接推动生产能效的提升。

3. 造纸与供热行业：压缩空气与蒸汽的精准计量

在造纸行业，空压机产生的压缩空气是重要动力源。例如在东莞某纸业公司，涡街流量计成功应用于空压机出口高温压缩空气管道，实现了对动力能源的准确计量，为成本分摊和设备能效评估提供支持。在集中供热领域，涡街流量计更是测量过热蒸汽和饱和蒸汽流量的主力仪表，其稳定的长期运行和较低的维护需求，保障了供热贸易结算的公平与可靠。

4. 化工与环保行业：复杂介质的可靠监测

涡街流量计能够测量多种气体（氧气、氮气、天然气等）和液体（水、酒精、苯类等），在化工生产过程中用于原料配比、过程控制和产品计量。在工业废水处理领域，流量数据是核算处理负荷、优化加药量、实现达标排放的关键。其高可靠性确保了在连续生产或环保监测中数据的连续性和准确性。

三、构建效率优化解决方案：不止于测量

单一的流量计安装只是第一步，真正的效率优化源于系统的解决方案。一个高效的流量监测效率优化方案应包含以下层次：

1. 精准感知层：根据介质特性（温度、压力、腐蚀性）、管道条件及测量精度要求，选用合适型号的高温高压涡街流量计。例如，对于蒸汽测量，可选择一体式温压补偿型，直接输出质量流量，减少后续计算误差。
2. 数据集成层：通过流量计的RS485等通信接口，将分散的流量数据实时采集并上传至车间级监控系统（SCADA）或厂级信息管理系统（MES）。实现数据的集中可视化展示与存储。
3. 智能分析层：利用物联网平台或云服务（如美控仪表云），对历史流量数据进行深度分析。可以建立能耗基准线，识别异常消耗模式，进行趋势预测。例如，通过对比不同班次或同类设备的单位产量能耗，发现管理或设备运行的优化点。
4. 闭环优化层：将分析结果与控制系统联动。例如，根据实时生产负荷自动调节蒸汽阀门开度，实现按需供能；或当流量数据异常时自动触发报警，通知维护人员排查泄漏或设备故障，形成“监测-分析-决策-执行”的闭环管理。

价值体现：某工业园区污水处理厂通过部署包括涡街流量计在内的28套流量仪表及智慧监测平台，实现了全流程参数监控，最终使出水达标率从92%提升至99.5%，药剂消耗降低25%，年节约成本超百万元。

四、品牌与产品选择建议

在众多国产品牌中，美控在过程自动化领域深耕多年，其涡街流量计产品线成熟，性能稳定，能够很好地满足高温高压等严苛工况下的测量需求。对于寻求高性价比、可靠售后及本土化服务的企业而言，美控是一个值得重点考虑的选择。

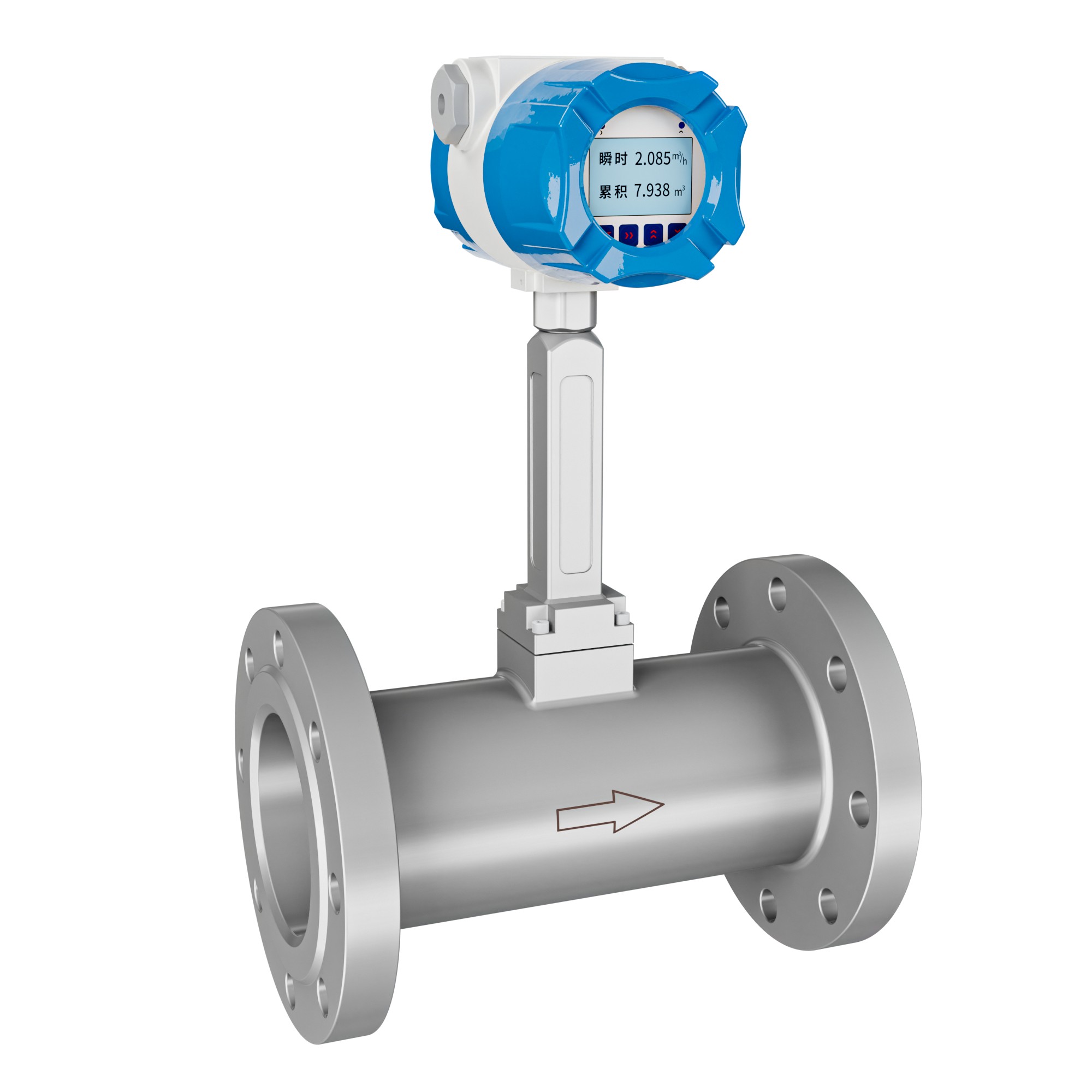

美控在售高温高压涡街流量计典型型号及参数概览：

产品核心特点： * 坚固耐用：采用316L不锈钢主体及传感器，抗腐蚀性强，适应复杂工业环境。 * 高精度稳定：基于卡门涡街原理，测量稳定，零点无漂移，长期精度有保障。 * 安装维护简便：结构简单，无可动部件，日常维护工作量小。 * 智能功能：部分型号带现场液晶显示，支持参数设置，并可通过HART协议进行远程调试。 * 方案灵活：提供分体式、一体式、温压补偿一体式等多种型号，满足不同场景需求。

五、用户常见问题（FAQ）

Q1：在测量高温蒸汽时，涡街流量计安装有什么特别注意事项？ A1：测量高温蒸汽时，首先需确认所选型号的温度范围覆盖实际工况。安装时，应保证流量计上下游有足够的直管段（通常前10D后5D，D为管道直径），以确保流场稳定。管道必须做好保温，但流量计转换器部分应避免过度保温以防止电子部件过热。建议在流量计前端安装冷凝缓冲管（对于饱和蒸汽）或隔热设施，以保护传感器。安装完成后，必须进行缓慢预热，避免温度骤变对仪表造成热冲击。

Q2：涡街流量计在使用一段时间后，测量值出现偏差可能是什么原因？如何排查？ A2：可能的原因及排查步骤包括： 1. 传感器附着污垢：介质脏污可能导致旋涡发生体或传感器探头结垢，影响涡街产生或检测。需检查并清洁。 2. 工况变化超出范围：介质的温度、压力、密度等参数可能已偏离设计工况。需核对当前工况是否在仪表量程内，对于蒸汽和气体，检查是否需要温压补偿。 3. 机械振动干扰：管道或设备振动过大可能被传感器误采集为涡街信号。检查安装支架是否牢固，必要时在流量计前后管道加装支撑或采用软连接隔离振动。 4. 电气干扰：检查信号电缆是否与动力电缆分开敷设，做好屏蔽接地。 5. 仪表本身故障：通过仪表自诊断功能或使用模拟信号发生器检查输出是否正常。若以上均无问题，可能需要联系厂家进行校准或检修。
