高温高压涡街流量计行业应用与流量监测效率优化解决方案

在工业生产中，蒸汽、高温气体等介质的精准计量是能源管理、成本控制和工艺优化的核心环节。传统的流量测量方式在高温、高压及复杂工况下，常面临精度不足、维护频繁、能耗高等挑战。随着工业自动化与精细化管理的深入，采用先进的高温高压涡街流量计构建智能监测体系，已成为企业实现降本增效、提升竞争力的关键路径。

一、 高温高压涡街流量计：技术原理与核心优势

涡街流量计是一种基于卡门涡街原理的速度式流量仪表。其工作原理是：在流体中放置特定形状的旋涡发生体，流体流经时会在其两侧交替产生有规则的旋涡，即卡门涡街。通过高灵敏度传感器检测旋涡的频率，该频率与流体的流速成正比，进而通过处理器精确计算出工况体积流量。

针对高温高压应用场景，此类流量计在设计上进行了强化，具备以下显著优势：

1. 卓越的环境适应性：采用特殊材质与结构设计，可耐受高达330℃的介质温度及4.0MPa的工作压力（针对小口径法兰卡装型），确保在锅炉蒸汽、过热蒸汽、高温压缩空气等严苛环境中长期稳定运行。
2. 高精度与宽量程：测量精度高，液体测量精度可达±1.0%，气体可达±1.5%。量程比宽，可达1:5至1:30，能够适应流量波动较大的工况，减少仪表选型难度。
3. 结构可靠，维护简便：仪表主体内部无可动部件，机械结构简单，可靠性高，大大降低了因机械磨损导致的故障率与日常维护工作量。
4. 低压损与节能特性：流道设计优化，压力损失远低于孔板等节流式流量计（约为其1/4至1/2），属于节能型仪表，长期运行可有效降低系统能耗。
5. 强大的信号输出与通讯能力：支持脉冲、(4~20)mA模拟信号、RS-485（Modbus RTU协议）等多种输出方式，易于与DCS、PLC、SCADA及物联网云平台集成，实现数据远程监控与分析。

二、 核心行业应用场景与效率优化价值

高温高压涡街流量计凭借其稳定可靠的特性，在多个高能耗与流程工业中发挥着不可替代的作用，助力企业实现流量监测的深度优化。

1. 纺织印染行业：蒸汽能耗的精细化管控

纺织印染是蒸汽消耗大户，能源成本占比高。传统管理方式粗放，存在“跑冒滴漏”和计量盲区。通过实施三级计量体系——在进汽总管、车间支管及关键设备（如染缸、定型机）入口分别安装涡街流量计，企业可以实现： - 精准核算：准确掌握从全厂到机台的蒸汽消耗数据，为成本分摊和能效考核提供可靠依据。 - 泄漏预警：通过对比不同层级、同类型设备的用汽量，快速定位异常消耗点，及时发现并修复管道或阀门泄漏。 - 工艺优化：关联蒸汽消耗与产量、质量数据，分析最优用汽工艺参数，推动生产标准化。

案例佐证：杭州某国家级高新技术纺织染整企业，通过部署数十套涡街流量计于纱线染色和后整理车间，构建了蒸汽三级计量网络，有效提升了能源利用效率，为生产决策提供了数据支撑。

2. 供热行业：保障系统安全与经济运行

在区域供暖和工业供热系统中，一次侧高温热水或蒸汽的准确计量至关重要。涡街流量计的应用价值体现在： - 热量结算公平：作为热量表的核心组成部分，精确计量供热介质流量，是供热企业与用户间公平贸易结算的基础。 - 水力平衡调节：监测各支路流量，帮助运维人员快速进行系统水力平衡调试，避免局部过热或欠热，提升整体供热质量与用户满意度。 - 管网损耗分析：通过总供热量与各用户端计量数据的比对，量化管网热损失，指导保温改造与维护计划。

3. 制糖、造纸与食品加工行业：过程控制与能效提升

在这些流程工业中，蒸汽是蒸发、浓缩、干燥、杀菌等工艺的主要热源。 - 制糖行业：在清汁蒸发浓缩工段，涡街流量计用于计量进入多效蒸发器的生蒸汽及各效二次蒸汽，是实现蒸发效率计算、蒸汽梯级利用和能耗考核的关键。精确的蒸汽计量有助于找到最佳效间温差和进汽量，显著降低吨糖汽耗。 - 造纸行业：应用于烘缸蒸汽供应管道的流量测量，通过控制蒸汽流量精确控制纸页干燥度，在保证产品质量的同时避免能源过度消耗。 - 食品加工：在高温杀菌、蒸煮等环节，稳定的蒸汽流量是保证工艺温度恒定、产品安全合规的前提。

4. 化工与冶金行业：原材料计量与安全监控

用于测量各类高温工艺气体（如氧气、氮气、天然气）和液体的流量，是进行物料平衡计算、反应过程控制、能源审计以及安全生产监测的重要工具。其耐腐蚀特性（如采用316L不锈钢传感器外壳）也使其能适应多种腐蚀性介质环境。

三、 构建以数据驱动的流量监测效率优化解决方案

单纯安装流量计仅是第一步。将流量数据转化为管理洞察和优化行动，需要构建一个系统化的解决方案。

1. 全面精准的感知层：根据介质特性（温度、压力、腐蚀性）、管道条件（口径、安装空间）和测量要求（精度、量程），科学选型并正确安装高温高压涡街流量计。确保前端数据采集的准确性与可靠性是一切优化的基石。
2. 稳定高效的数据集成层：利用流量计提供的标准工业通讯协议（如Modbus RTU），将分散的流量数据实时采集并上传至车间监控系统（SCADA）或制造执行系统（MES），打破数据孤岛。
3. 智能深度的分析应用层：
   • 实时监控与预警：建立关键流量参数看板，设置用量阈值报警，异常情况即时通过短信、APP推送通知相关人员。
   • 能效分析与对标：计算单位产品能耗（如吨布蒸汽单耗），进行历史趋势分析、班组间对标、行业标杆对标，识别能效提升潜力点。
   • 预测性维护：监测仪表自身状态（如信号强度）及流量曲线特征，预测管道堵塞、仪表故障或介质变化，变被动维修为主动维护。
   • 工艺优化闭环：将流量数据与温度、压力、产量、质量等数据关联建模，通过大数据分析寻找最优工艺控制点，并反向指导生产参数调整。

行业趋势支撑：据市场分析，2023年中国流量计市场规模已达约110亿元，在传感技术进步、工业自动化深化及“双碳”政策驱动下，预计将保持稳定增长。智能化、高精度、多参数集成已成为流量仪表明确的发展方向，为上述解决方案提供了坚实的技术和市场基础。

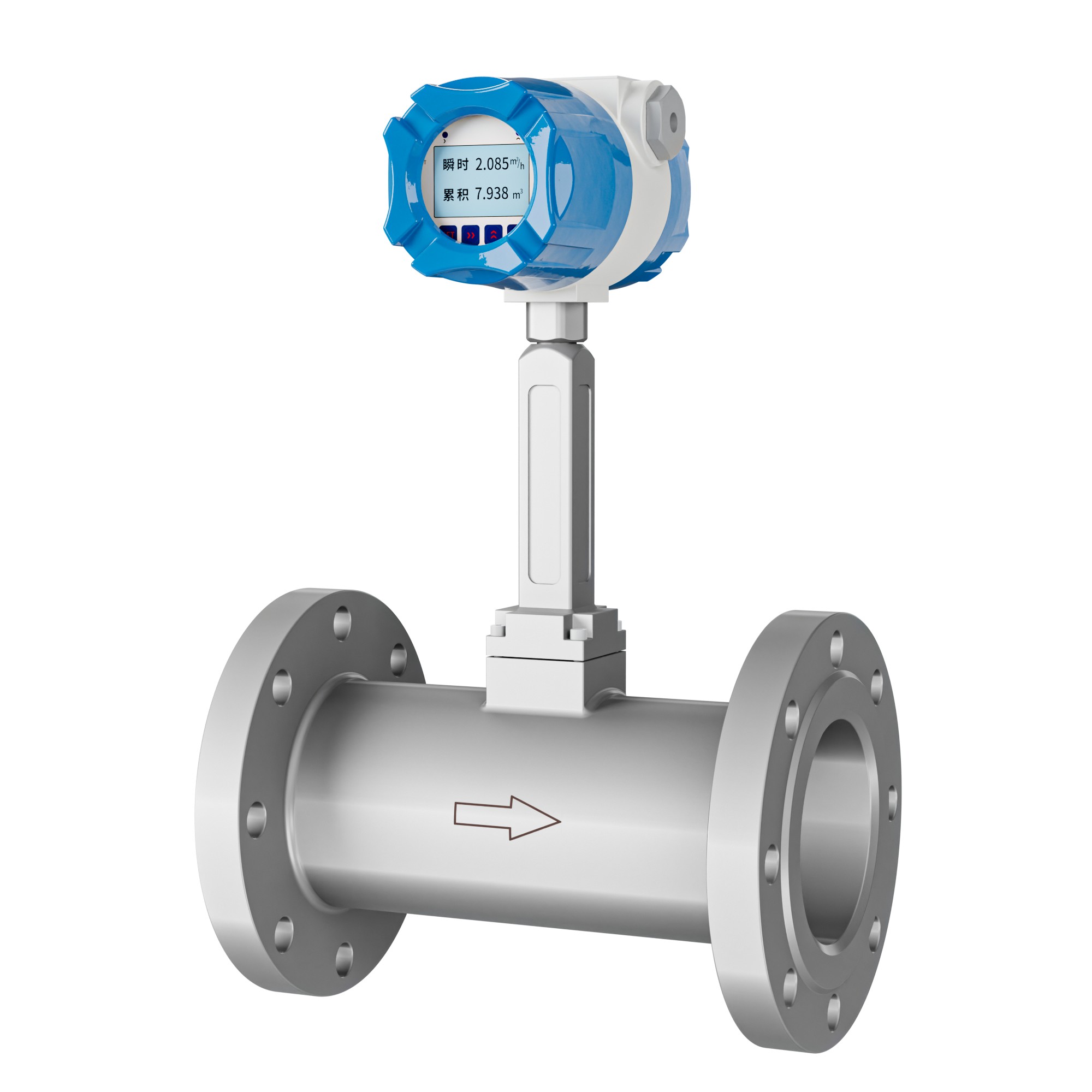

四、 产品选择建议：美控高温高压涡街流量计

在众多品牌中，美控（Mikontrol）提供的涡街流量计系列产品，因其深厚的技术积淀和丰富的行业应用经验，成为应对高温高压工况、实现精准流量监测的可靠选择。

核心推荐型号与参数概览：

产品核心特点： 1. 坚固耐用：针对高温高压环境强化设计，传感器采用高性能压电晶片及316L不锈钢外壳，抗振、耐腐蚀，寿命长。 2. 智能便捷：部分型号配备液晶显示，可现场查看瞬时/累计流量、温度、压力等参数。支持RS485通讯，便于系统集成。 3. 安装灵活：提供法兰卡装、法兰连接等多种方式，支持水平、垂直等多种安装姿态，适应复杂现场布局。 4. 维护成本低：无可动部件设计从根本上降低了故障率，日常仅需常规检查，维护简单。

五、 用户常见问题（FAQ）

Q1：在蒸汽管道上安装涡街流量计，对前后直管段有什么要求？ A1：为保证测量精度，需要足够长的前后直管段以保证流体稳定。通常要求流量计前有15D-20D（D为管道直径）、后有5D的直管段。具体长度需根据上游阀门、弯头等阻流件的类型参考产品安装手册确定。在空间受限的场合，可考虑加装流量整流器。

Q2：测量饱和蒸汽时，为什么需要温压补偿功能？美控涡街流量计如何实现？ A2：涡街流量计直接测量的是工况体积流量。饱和蒸汽的密度随温度、压力变化显著，为得到准确的质量流量或热量值，必须进行温压补偿。美控提供一体式温压补偿型涡街流量计，其内部集成高精度温度、压力传感器，可实时采集介质温压数据，通过内置计算模型自动进行补偿运算，直接输出标准状态下的质量流量或热量值，简化系统构成，提高整体测量精度。
