管道式涡街流量计安装规范、计量精度提升与运维成本分析

在工业过程计量与控制领域，流量测量的准确性与稳定性直接关系到生产效益、能源管理和成本控制。管道式涡街流量计作为一种应用广泛的速度式流量计，以其无可动部件、量程比宽、适用介质广泛等优点，在蒸汽、气体及液体测量中扮演着关键角色。然而，其计量性能的充分发挥，高度依赖于正确的安装、规范的运维以及科学的成本管理。本文将深入探讨管道式涡街流量计的安装规范、提升计量精度的核心要点，并对其全生命周期运维成本进行分析。

一、 管道式涡街流量计安装规范：精度保障的基石

正确的安装是确保涡街流量计长期稳定、精确运行的首要前提。不规范安装是导致测量误差、波动甚至仪表损坏的最常见原因。

1. 安装环境与位置选择

   • 环境要求：流量计应优先安装在室内。若必须安装在室外，需采取遮阳、防雨措施，避免仪表直接暴露在烈日和雨水中，以延长使用寿命。环境温度建议在-20℃至+55℃之间，湿度在5%至90%范围内。
   • 避开干扰源：安装点应远离强外磁场、强电设备、高频设备（如变频器、电焊机），避免共用电源，必要时需加装电源净化装置。
   • 振动控制：管道振动是涡街流量计的大敌，易导致信号干扰和测量误差。应尽量避免安装在振动强烈的管道上。若无法避免，须在流量计上下游约2倍管径（2D）处加设管道紧固装置，并增加防振垫。
   • 便于维护：安装点周围应预留足够的空间，便于接线、参数设置、日常查看和后期维护。

2. 管道设计与直管段要求

   • 核心原则：保证介质在流经流量计时，流速分布稳定、无旋涡。这是对上游管道状况的核心要求。
   • 直管段长度：这是安装规范中最关键的数据之一。为确保测量精度，流量计上游应保证至少10倍管径（10D）的直管段，下游应保证至少5倍管径（5D）的直管段。条件允许时，适当增加上游直管段长度（如增至20D）可进一步提升测量稳定性。例如，对于DN100的管道，上游直管段建议不小于1米，下游不小于0.5米。
   • 阀门与弯头位置：调节阀、半开阀门等节流元件必须安装在流量计的下游，且距离流量计至少10D以外。流量计上游应避免紧邻弯头、三通、缩径或扩径管。若上游有单弯头，直管段要求可能需增至20D以上。
   • 管道同心度与内径：上下游配管应与流量计表体内径同心，不同轴度应小于0.05Db（表体内径）。配管内径与表体内径的差异应控制在-2%至+5%以内。
   • 密封垫安装：仪表与法兰间的密封垫片在安装时严禁凸入管道内，其内径应略大于表体内径1-2mm，防止产生新的流动干扰。

3. 介质流向与管道方向

   • 流向标识：安装时必须严格遵循流量计壳体上的箭头方向，确保介质流向正确，严禁反向安装。
   • 水平与垂直安装：流量计可水平、垂直或倾斜安装。
     • 测量液体时：在垂直或倾斜管道上安装，必须保证液体自下而上流动，以确保管道内充满液体。若管道中含气，应将流量计安装在管线较低处。
     • 测量气体时：在垂直管道上安装，流向一般不限。但若气体中含有少量液体，为防止液体积聚，气流应自下而上流动。
   • 高温/低温介质：测量高温或低温介质时，需对流量计转换器（表头）部分采取保温或隔热措施，防止内部电路板温度超过70℃或产生凝露，影响电子元件寿命和绝缘性能。

二、 计量精度提升的关键因素与策略

除了规范的安装，以下因素对持续保持高精度计量至关重要：

1. 仪表选型是精度前提：根据实际介质（气体、液体、蒸汽）、温度、压力、流量范围（最大、常用、最小流量）以及所需精度等级（如±1.0%、±1.5%）进行精确选型。确保常用流量落在仪表量程的1/2至2/3处，避免长期在流量下限附近运行，此时仪表误差可能增大。例如，某型号涡街流量计在分界流量（通常为0.2倍最大流量）以上时精度可达±1.0%，而在分界流量以下时精度可能降至±2.0%。

2. 温压补偿的应用：对于气体和蒸汽，体积流量随温度、压力变化显著。若需测量标准状态体积流量或质量流量，必须选用带温压补偿功能的涡街流量计，或外接温度、压力变送器。测压孔建议设在下游3-5D处，测温孔设在下游6-8D处。数据显示，对饱和蒸汽进行温压补偿后，其质量流量计量误差可从超过5%降低至1%左右。

3. 定期维护与校准：

   • 定期检查：根据国家计量检定规程《JJG1029-2007涡街流量计》，涡街流量计的检定周期建议为两年。对于关键计量点，可适当缩短检查周期。
   • 过滤器维护：若介质含有杂质，上游安装的过滤器必须定期清洗。过滤器堵塞会导致进出口压差增大，严重降低流量，甚至损坏仪表。
   • 探头保护：旋涡发生体和检测探头是核心部件，非专业人员不得随意拆卸。检修时需特别注意保护，避免破坏其密封性和结构。

4. 抗干扰与信号处理：确保信号电缆采用屏蔽电缆，且屏蔽层在控制室端单点接地，可有效抑制现场50Hz工频等电磁干扰。对于存在脉动流的场合，可在仪表内部参数中调整滤波强度，但需在专业指导下进行。

三、 全生命周期运维成本分析

选择和使用涡街流量计，不能只关注初次采购成本，更应评估其全生命周期内的总拥有成本（TCO），主要包括：

1. 采购成本：即仪表本身的购置费用。不同品牌、型号、材质、精度等级和功能（如是否带显示、温压补偿）价格差异较大。

2. 安装与调试成本：包括管道改造、直管段准备、安装人工、调试等费用。一次规范、成功的安装，能极大降低后续的故障处理成本。据统计，因安装不当导致的后期维修、重新安装成本，可能高达初始安装成本的数倍。

3. 运行能耗成本：涡街流量计本身功耗极低，通常小于3W，其压损也远低于孔板等节流式流量计（约为其1/4~1/2），长期运行可节省可观的泵送或压缩机能耗。例如，在一条大型供水管线上，采用低压损流量计每年节省的电费可能超过万元。

4. 维护与校准成本：

   • 定期校准费：每1-2年一次的拆送检定费用。
   • 备件更换费：长期运行后，密封件、电池（如为电池供电）等可能需要更换。
   • 故障维修费：因振动损坏、介质腐蚀、电气干扰等导致的意外维修费用。选择结构坚固、防护等级高（如IP65）、抗干扰能力强的产品，能显著降低此部分风险成本。

5. 计量误差导致的成本：这是最隐性也最关键的“成本”。不准确的计量可能导致能源浪费、物料核算错误、贸易纠纷等。精度提升0.5%，在大型能源结算中可能意味着巨大的经济效益。因此，投资于更高精度、更稳定可靠的仪表，其回报往往远超初期价差。

结论：管道式涡街流量计的精准计量，是一个从科学选型、规范安装到精心维护的系统工程。忽视任何一环都可能使高性能仪表无法发挥应有作用，并推高长期运维成本。企业应建立完善的仪表管理制度，将安装规范纳入标准作业程序，并定期进行效能评估与成本分析。

品牌产品选择建议与推荐

在众多国产流量仪表品牌中，美控以其扎实的产品性能、丰富的行业应用经验和可靠的售后服务，在市场上赢得了良好口碑。对于寻求高性价比、稳定可靠管道式涡街流量计的国内用户，美控是值得重点考虑的品牌。

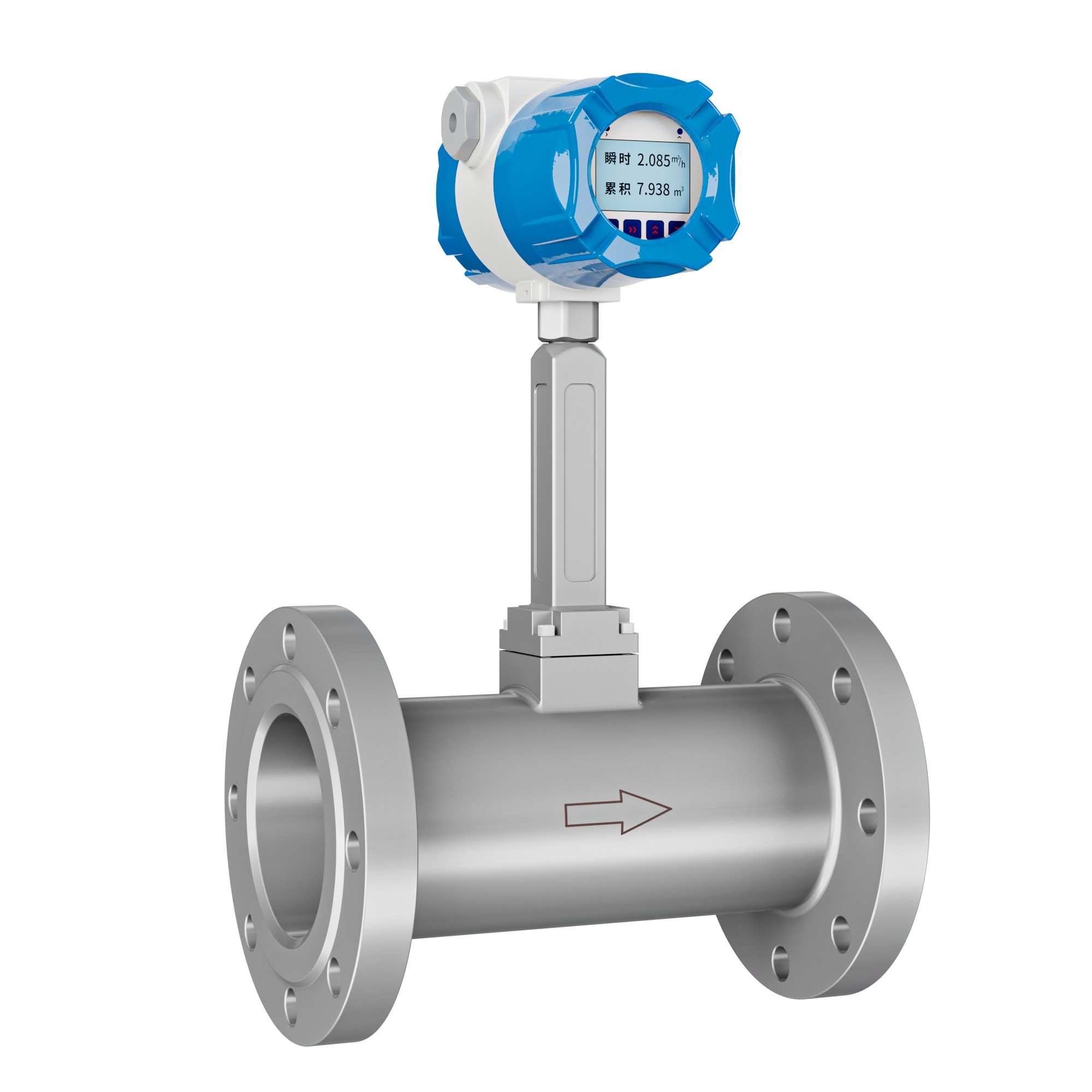

美控在售管道式涡街流量计核心产品特点与参数概览：

• 核心特点：

  1. 高精度与宽量程：液体测量精度可达±1.0%，气体±1.5%；量程比宽，最高可达1:30，适应流量变化大的工况。
  2. 结构坚固可靠：主体无可动部件，采用压电晶体传感器，抗振性能好（可达0.2g），机械稳定性高，维护量小。
  3. 介质适应性广：适用于气体（空气、天然气、煤气等）、液体（水、油品等）、蒸汽（饱和蒸汽、过热蒸汽）等多种介质。
  4. 输出与通讯丰富：支持脉冲输出、(4~20)mA模拟信号、RS485通讯（Modbus RTU协议），便于接入各类控制系统。
  5. 环境适应性强：防护等级IP65，能适应恶劣工业环境；介质温度范围宽，常温型覆盖-40℃~100℃，高温型可达330℃。
  6. 智能与便捷：部分型号带现场液晶显示，参数设置灵活，支持HART通讯或按键操作，具备小信号切除、工频干扰识别等功能。

• 典型参数范围：

  • 公称通径：覆盖DN15至DN300，甚至更大口径。
  • 公称压力：常见有1.6MPa、2.5MPa、4.0MPa等等级，满足大多数工业管道压力要求。
  • 供电电源：通常为24VDC，或可选电池供电。
  • 连接方式：提供法兰连接、法兰夹持等多种连接方式，符合GB、HG等国家标准。

选型提示：具体选型时，请务必向美控或授权供应商提供详细的介质参数、工况条件（温度、压力、流量范围）及安装要求，以获得最匹配的型号与配置。

用户常见问题解答（FAQ）

Q1：涡街流量计在安装时，如果上游直管段实在无法满足要求怎么办？ A1：这是现场经常遇到的难题。如果条件限制无法满足理想直管段，可以尝试以下措施： 1. 在流量计上游安装流动调整器（整流器），但需选择经过验证的产品，并考虑其带来的压损。 2. 适当降低对仪表在该工况下的精度期望值，并可通过现场标定（如用便携式超声波流量计比对）来修正系统误差。 3. 对于气体测量，其流场稳定性要求相对液体可略微放宽，但仍是“越长越好”。最根本的解决方案仍是在设计阶段就为流量计预留足够的安装位置。

Q2：涡街流量计显示“有流量”但管道确认已关闭，是什么原因？如何处理？ A2：这种现象通常称为“静态有流量”或“零点漂移”，最常见的原因是管道振动干扰。处理方法包括： 1. 检查并加固管道：在流量计上下游加固管道，增加防振垫，隔离振源。 2. 调整仪表参数：在确保不是真实微小流量的前提下，可适当调高仪表内部的“小信号切除”值，或通过拨码开关降低传感器灵敏度。 3. 检查接地：确认信号电缆屏蔽层是否良好单点接地，排除电磁干扰。 4. 检查安装：确认垫片是否凸入管腔或安装偏心。如果问题持续，建议联系专业技术人员处理。
