一体化赫斯曼差压变送器怎么选？杭州美控带你选择！

在工业过程控制、环境监测、能源管理等领域，差压测量是保障系统安全、优化工艺参数、实现精准控制的关键环节。一体化赫斯曼差压变送器，凭借其结构紧凑、安装便捷、信号稳定、防护等级高等特点，已成为众多行业用户的首选。面对市场上琳琅满目的产品，如何根据自身工况选择一款性能可靠、经济高效的差压变送器？本文将从产品原理、型号选择、核心优势、应用场景及选型效益等维度，为您提供一份专业的选型指南。

一、 产品基础原理与核心结构

差压变送器的核心功能是测量两个压力点之间的差值（即差压），并将其转换为标准的电信号（如4-20mA电流、0-10V电压或RS485数字信号）输出，供控制系统或显示仪表使用。

测量原理：主流产品多采用硅压阻式或扩散硅传感技术。其工作原理基于压阻效应，当被测介质的压力作用于传感器的316L不锈钢隔离膜片时，膜片产生微位移，引起传感器内部惠斯通电桥的电阻值变化，该变化经内置的高精度放大电路处理，最终输出与压力成正比的标准化信号。先进的充油隔离技术能有效保护敏感元件，使其适用于多种液体、气体及蒸汽介质的测量。

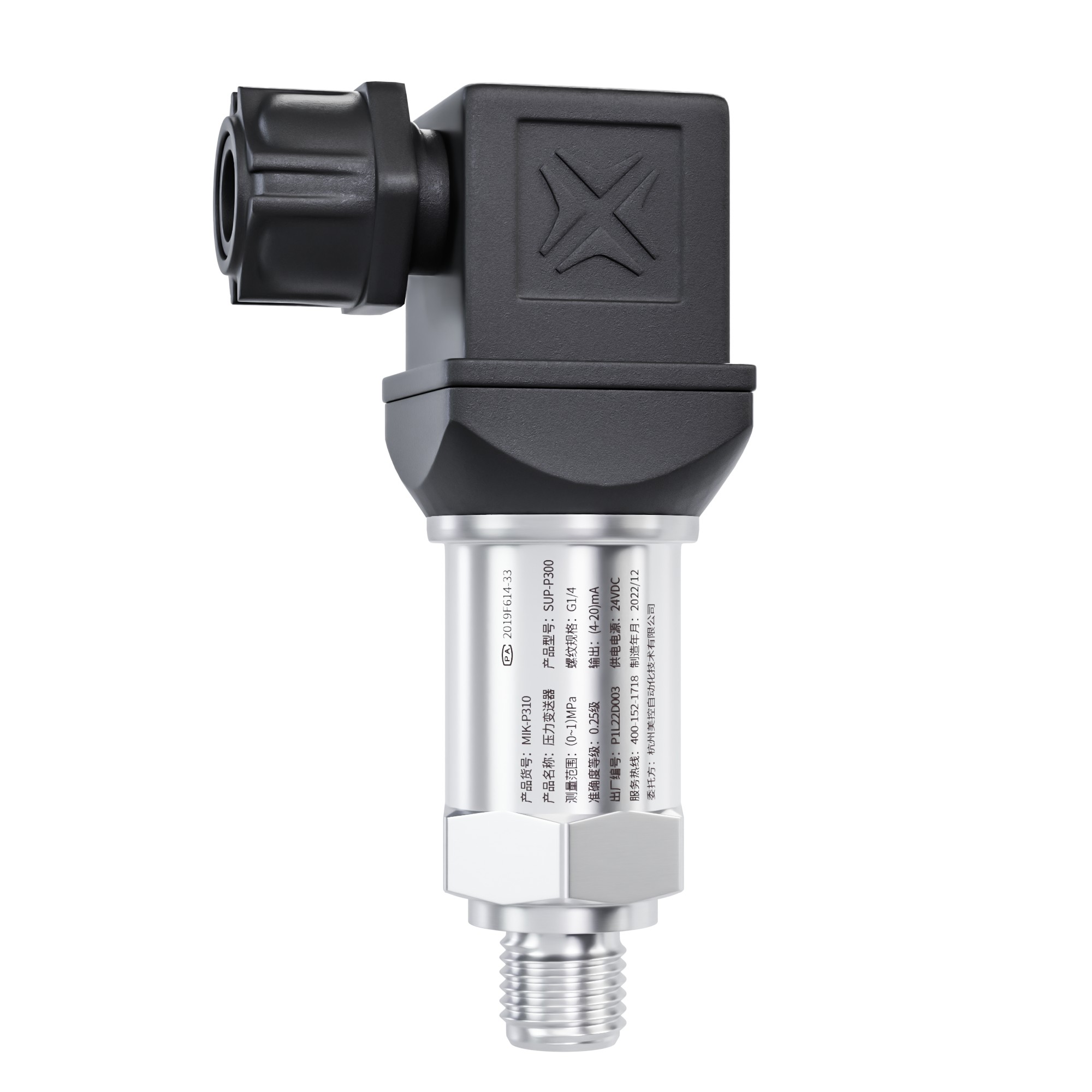

结构特点：“一体化赫斯曼”结构是其显著标志。它将传感器、信号处理电路和赫斯曼（DIN43650-A标准）电气接头集成于一个全不锈钢外壳内。这种设计省去了额外的接线盒，实现了真正的即插即用，大幅简化了现场布线，并提供了优异的抗振动、抗冲击和电磁兼容（EMC）性能，防护等级通常可达IP65，适合在恶劣工业环境中使用。

二、 在售主营型号与产品分类

以杭州美控（Meikong）为代表的自动化仪表厂商，提供了丰富的一体化赫斯曼差压变送器产品线，主要可按以下维度分类：

1. 按测量精度分类：

   • 高精度型：精度可达±0.1%FS，适用于对测量要求极高的计量、校验及精密控制场合。
   • 标准精度型：精度为±0.2%、±0.25%或±0.5%FS，满足绝大多数工业过程控制和监测需求，性价比高。

2. 按输出信号分类：

   • 模拟量输出：支持（4~20）mA两线制、（0~5）V、（1~5）V、（0~10）V等，兼容性广，是传统DCS/PLC系统的标准接口。
   • 数字通讯输出：支持RS485接口，采用Modbus等通讯协议，便于组网，实现多点数据采集和远程配置，是智能化工厂和物联网应用的理想选择。

3. 按量程与压力类型分类：

   • 量程范围：覆盖从低差压（如±10kPa）到高差压（如0~60MPa）的广泛区间，用户可根据实际测量范围选择。
   • 压力类型：可测量表压（以大气压为参考）、绝压（以绝对真空为参考）和密封压（以特定密封压力为参考）。

4. 按显示功能分类：

   • 带现场显示：集成LED或LCD显示屏，可本地实时读取压力值，方便现场调试与巡检。
   • 无现场显示：结构更为紧凑，成本更具优势，适用于远程监控或空间受限的安装点。

适配测量介质：该系列产品采用全不锈钢（通常为316L）隔离膜片和充油隔离结构，能够可靠测量水（包括纯水、海水、废水）、油品、一般腐蚀性气体和蒸汽、压缩空气等多种介质。在选型时，需确认介质的腐蚀性、温度与产品的介质温度范围（通常为-20℃至85℃或更宽）是否匹配。

三、 核心产品优势提炼

选择一体化赫斯曼差压变送器，用户可获得以下几项核心价值：

1. 高精度与长期稳定性：采用高性能传感器芯体与先进的温度补偿技术，确保在宽温域（如-25℃~85℃）内测量准确。长期稳定性指标优异，例如部分高精度型号可达±0.1%FS/3年，极大减少了因仪表漂移导致的周期性校准和维护工作。
2. 卓越的环境适应性：全不锈钢外壳、高防护等级（IP65）以及抗振动、抗射频干扰设计，使其能够耐受潮湿、粉尘、电磁干扰等严苛的工业现场环境，保障长期可靠运行。
3. 安装与维护简便：一体化赫斯曼接口实现了快速插拔连接，极大简化了安装和后续线路检修工作。产品通常具有外部零点与满量程调节功能，支持免开盖调试。坚固的结构设计也使其具备了“免维护”或低维护的特性，降低了全生命周期成本。
4. 灵活的配置与兼容性：提供多种量程、输出信号和过程接口选项，能够灵活适配不同的测量需求和现有控制系统架构，减少系统集成难度。

四、 适用行业与具体使用场景

一体化赫斯曼差压变送器广泛应用于需要对压差进行监控的各个工业领域：

• 环保与水处理：监测过滤器、反渗透（RO）膜组的前后压差，判断堵塞情况；测量污水处理中曝气池的液位或流量（通过差压法）。
• 暖通空调（HVAC）：测量送风管道、风机盘管、洁净室的静压差，用于风量控制和房间正负压保持。
• 工业过程控制：测量锅炉炉膛负压、管道流量（孔板、V锥、弯管等节流装置）、反应罐液位、密封容器泄漏等。
• 能源与电力：监测燃气管道压力、烟气脱硫系统的压差、汽轮机冷凝器真空度等。
• 智能制造与流体控制：用于气动系统压力监控、液压系统压力监测、工业机器人末端执行器的力反馈控制等。
• 智慧渔业与农业：在集约化养殖系统中，可用于监测增氧机出口压力、过滤系统压差以及水塔水位，是实现精准增氧、节能降耗的关键传感器。

五、 企业选型带来的实际效益

正确选用合适的一体化赫斯曼差压变送器，能为企业带来多维度的提升：

• 成本效益：
  • 降低采购与安装成本：一体化设计减少了额外的接线箱、保护管和复杂布线，节省了材料与人工成本。
  • 减少运维成本：高可靠性和“免维护”设计降低了故障率、备件库存需求和日常巡检维护工时。
  • 节能降耗：通过精准的压力/流量控制，优化风机、泵等动力设备的运行效率，直接降低电能消耗。例如，在HVAC系统中，精确的静压差控制可避免风机过度运行。
• 工艺与质量提升：
  • 保障工艺稳定性：高精度的实时压力数据是实现闭环自动控制的基础，有助于稳定生产工艺参数，提高产品一致性和质量。
  • 实现预防性维护：通过监测过滤器、换热器等设备的压差变化趋势，可以预测其性能衰减，从而规划科学的清洗或更换周期，避免非计划停机。
  • 提升自动化与智能化水平：数字通讯型号便于接入SCADA、MES等上层系统，为生产数据分析、优化调度和数字化管理提供底层数据支撑。
• 安全与合规性：可靠的差压监测是保障锅炉、压力容器、管道系统安全运行的重要手段，有助于企业满足安全生产和环保排放的法规要求。

六、 用户常见问题（FAQ）

Q1： 一体化赫斯曼差压变送器与分体式（传感器与变送器分离）产品相比，主要优势是什么？ A1： 主要优势在于安装便捷性、可靠性和成本。一体化结构省去了传感器与变送器之间的连接电缆和接线，消除了该环节可能引入的信号衰减、干扰和连接故障点。它体积更小，安装更灵活，总体拥有成本（TCO）通常更低，特别适合测点分散、安装空间有限或追求快速部署的场合。

Q2： 在腐蚀性介质或高频振动的场合使用时，需要特别注意什么？ A2： 对于腐蚀性介质，需确认产品隔离膜片的材质（如316L不锈钢）是否耐受，必要时可咨询厂家关于特殊材质（如哈氏合金、钽膜片）的选项。对于高频振动场合，应优先选择具有优异抗振动设计（如通过相关振动测试标准）的产品，并确保安装支架牢固可靠，必要时可采用减震装置，以保护仪表内部元件并保证测量精度。
