在工业流体计量领域，孔板流量计凭借其经典的设计与可靠的性能，始终占据着重要地位。它结构简单、坚固耐用，能够适应高温高压等复杂工况，是石油、化工、电力、冶金、食品及军工等行业进行气体、液体、蒸汽流量测量的基础工具。对于寻求高性价比、高稳定性解决方案的企业而言，孔板流量计是经久不衰的选择。本文将深入解析孔板流量计的工作原理、产品优势、选型要点及其为企业带来的实际效益。

一、 工作原理与产品结构

测量原理：孔板流量计属于差压式流量计，其核心原理基于伯努利方程。当流体流经管道中安装的节流件（孔板）时，流束会在孔板处形成局部收缩，导致流速增加、静压力降低，从而在孔板上下游产生压力差（ΔP）。该压力差与流体的流量平方成正比，通过配套的差压变送器测量此压差，即可计算出精确的流量值。

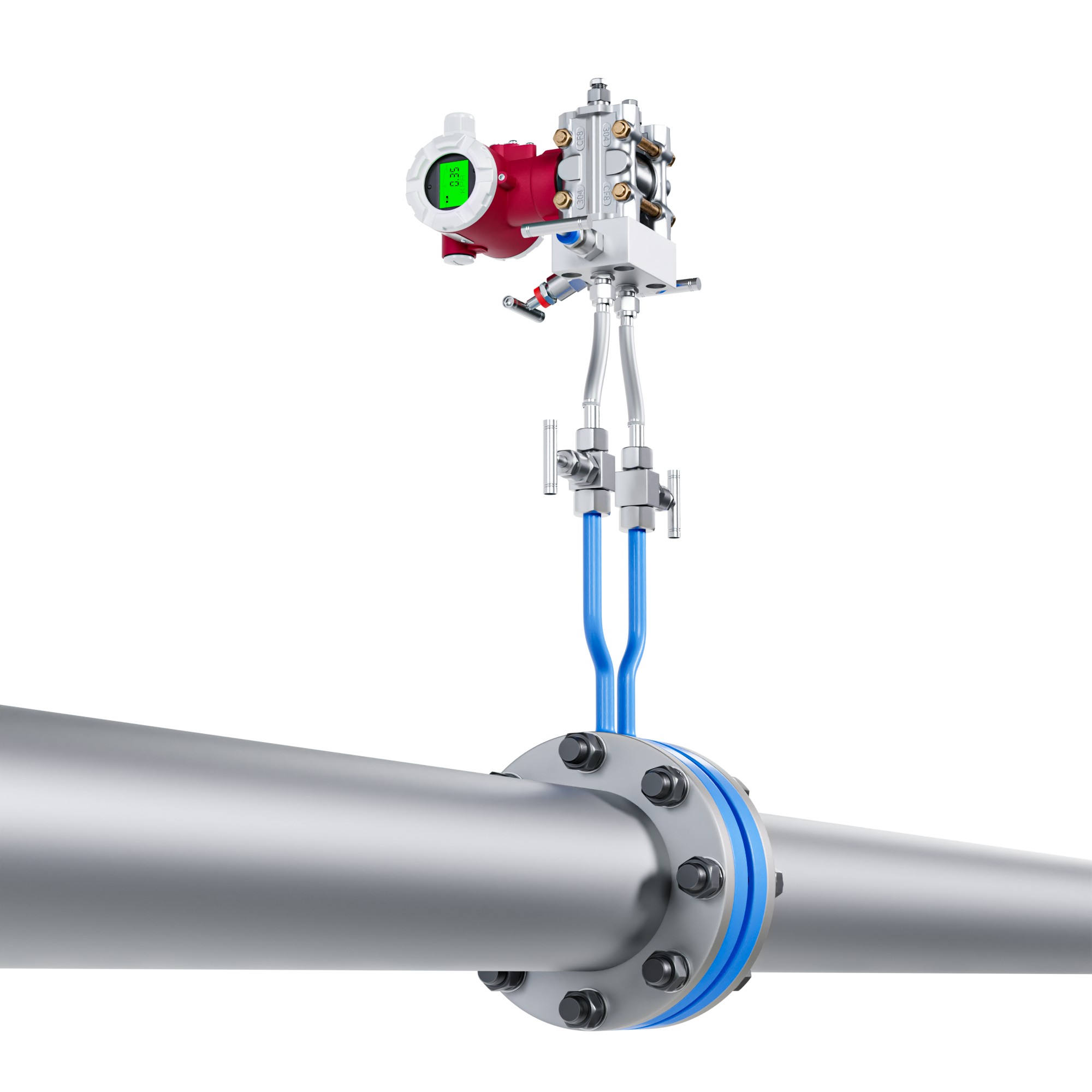

产品结构：标准孔板流量计主要由节流装置（包括节流件和取压装置）与差压变送器配套构成。节流件通常为标准孔板、平衡孔板等，材质可根据介质特性选择304SS、316SS或316L不锈钢。取压方式包括角接钻孔取压、角接环室取压和法兰取压，以适应不同的安装和测量需求。

二、 核心产品优势与选型指南

以美控FOC400系列孔板流量计为例，其优势体现在多个维度：

1. 高可靠性与长寿命：结构主体无可动部件，机械结构简单牢固，性能稳定，确保了长期的可靠运行与使用寿命。
2. 广泛的工况适应性：适用于测量气体、液体和蒸汽等多种介质，介质黏度可达35cP。公称通径覆盖DN25至DN1000，过程连接支持多种压力等级（PN10至PN63），能够满足从常压到高压的各种工况需求。
3. 高精度测量：测量准确度可达1.0级或1.5级，为生产过程的精准控制和能源核算提供了可靠的数据基础。
4. 安装维护简便：标准化设计使得安装便捷，日常维护工作量极小，几乎可达到免维护水平，显著降低了长期的运维成本。
5. 优异的性价比：在保证高性能的同时，具有极具竞争力的成本优势，投资回报周期短。

如何选择？ 选型需综合考虑以下几个关键参数： * 测量介质：明确是气体、液体还是蒸汽，以及介质的温度、压力、黏度和腐蚀性。 * 管道口径：根据工艺管道的公称通径（DN）选择对应型号。 * 精度要求：根据生产控制或贸易结算的精度要求，选择1.0级或1.5级。 * 过程压力与连接方式：确认管道工作压力，选择匹配的法兰压力等级（如PN16、PN40）和取压方式。 * 材质要求：针对腐蚀性介质，需选择316SS或316LSS等更高等级的耐腐蚀材质。

三、 适用行业与具体场景

孔板流量计因其强大的适应性，在众多工业领域的关键环节发挥着作用： * 石油化工：用于原料油、成品油、各类工艺气体及蒸汽的贸易结算与过程控制。 * 电力行业：测量锅炉给水、饱和蒸汽、过热蒸汽的流量，是电厂能耗管理的关键仪表。 * 冶金行业：适用于高炉鼓风、氧气、氮气等工业气体以及循环冷却水的计量。 * 食品制药：在需要高温消毒的环节，可用于测量洁净蒸汽的流量。 * 供热系统：作为蒸汽和热水计量的主力仪表，用于热力公司的贸易结算和管网平衡。

具体场景示例：在造纸厂的蒸汽干燥部，管道内高温饱和蒸汽流量波动大。选用耐高温的孔板流量计进行计量，可以精准掌握各干燥单元的蒸汽消耗，为优化干燥工艺、降低吨纸汽耗提供数据支撑。

四、 为企业带来的实际效益

部署合适的孔板流量计解决方案，能从成本、运维和工艺三个层面为企业创造价值：

1. 成本优化：

   • 降低采购成本：相较于部分新型流量计，孔板流量计初始投资更低。
   • 减少能源浪费：精准的蒸汽和气体计量有助于发现管网泄漏、优化设备运行效率。例如，某区域纸业集团通过精准计量，优化了用能策略，整体能源利用率提升了约8%。
   • 明晰成本分摊：实现分车间、分产线的独立能源计量，为内部成本核算提供准确依据，避免“大锅饭”式的粗放管理。

2. 运维提升：

   • 延长维护周期：坚固的无动部件结构使得维护需求极低，可将主要精力集中于预防性维护，而非频繁的故障检修。
   • 提升运维效率：稳定的运行减少了非计划停机，基于实时流量数据也能快速定位系统异常，某案例中故障排查时间缩短了30%以上。

3. 工艺改进：

   • 提升控制精度：高精度的流量数据是实现自动比例调节、先进过程控制（APC）的基础，能直接提升产品品质的一致性与合格率。
   • 支持工艺优化：长期的、可靠的流量历史数据是进行工艺建模、挖掘节能潜力的宝贵资产，助力企业持续改进。

五、 用户常见问题（FAQ）

Q1：孔板流量计测量蒸汽时，需要注意哪些问题？ A1：测量蒸汽时，需重点关注两点：一是确保蒸汽为单相流（过热蒸汽或干饱和蒸汽），避免湿饱和蒸汽导致测量不准；二是必须做好管道保温，并在取压管路中安装冷凝罐，确保引压管路内的冷凝液柱高度恒定，以准确传递差压信号。

Q2：孔板流量计安装时对前后直管段有何要求？ A2：为确保流场稳定和测量精度，孔板流量计对安装位置的前后直管段有明确要求。通常，上游直管段长度不应小于10倍管道直径（10D），下游直管段长度不应小于5倍管道直径（5D）。具体长度需根据上游阻力件（如弯头、阀门）的类型，参照产品说明书中的安装要求确定。
