在工业过程自动化领域，流量测量是确保生产稳定、优化能耗和实现精细化管理的关键环节。面对市场上种类繁多的流量计，企业如何选择一款既满足高精度测量需求，又能适应复杂工况、实现长期免维护运行的产品，是技术决策者面临的核心问题。孔板流量计作为一种经典的差压式流量仪表，因其结构简单、性能可靠、适用性广而经久不衰。本文将深入解析孔板流量计的工作原理、产品优势及选型要点，为企业提供一份客观、专业的选购指南。

一、孔板流量计：基于经典流体力学原理的可靠测量

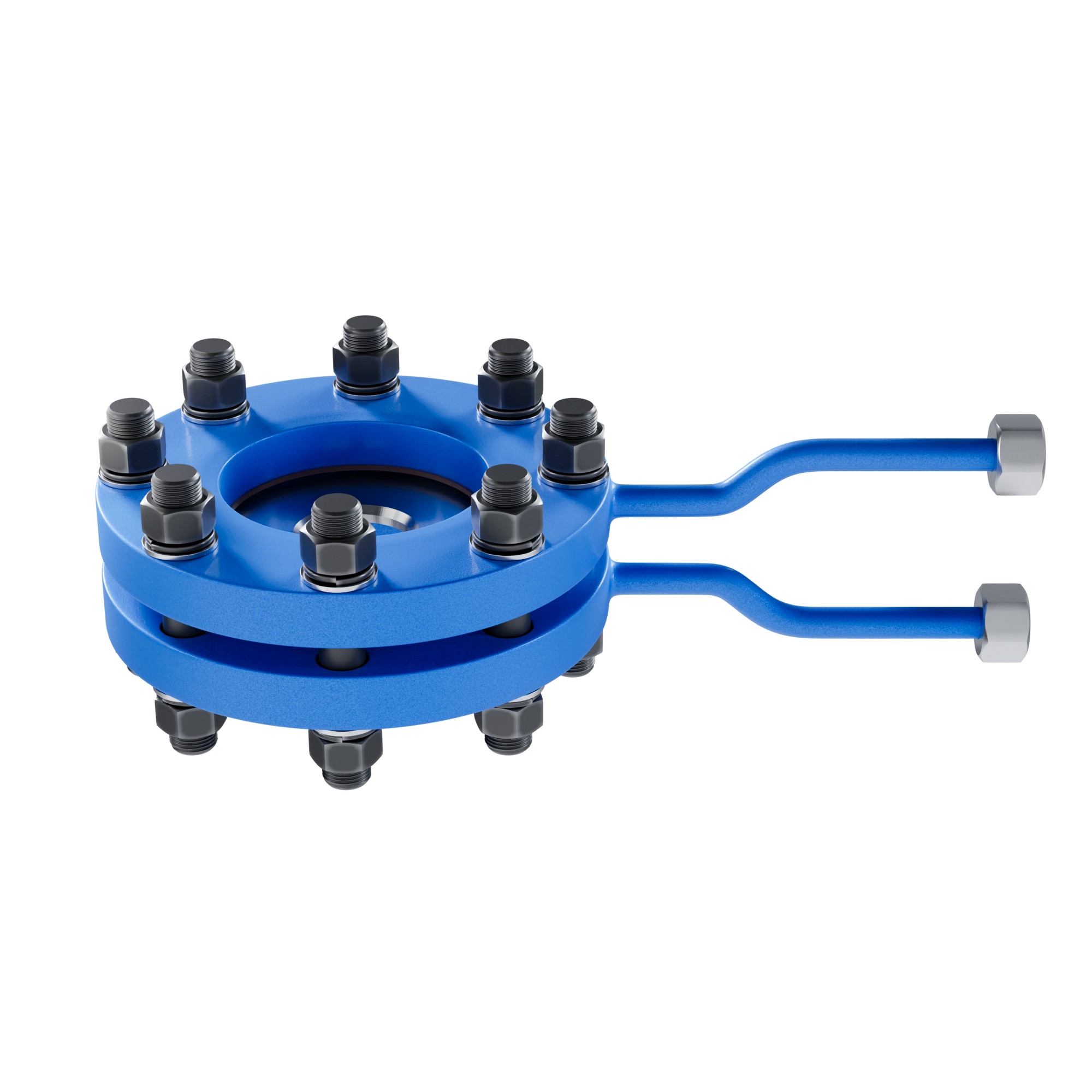

孔板流量计由节流装置（孔板）与差压变送器配套构成。其测量原理基于伯努利方程和连续性方程。当流体流经管道中安装的节流件（孔板）时，流束会在节流件处形成局部收缩，导致流速增加、静压力降低，从而在节流件上下游产生压力差（ΔP）。这个压力差与流体的流量平方成正比，通过测量该差压值，即可精确计算出流体的瞬时流量和累计流量。这种原理成熟、理论完善，使其成为石油、化工、电力、冶金等行业中应用最广泛的流量测量方案之一。

二、核心产品优势：为何选择孔板流量计？

1. 结构坚固，长期稳定：主体结构简单，无可动部件，机械磨损小，具有极长的使用寿命和稳定的测量性能，特别适合连续生产的工业环境。
2. 高精度与宽量程：测量精度可达1.0级或1.5级，公称通径覆盖DN25至DN1000的广泛范围，能够满足从细小管道到大型主管道的流量测量需求。
3. 介质适应性强：可测量单相状态下的液体、气体和蒸汽，介质黏度上限可达35cP。通过选用不同材质（如304SS、316SS、316LSS不锈钢）的节流件和过程连接，能够耐受高温、高压及一定程度的腐蚀性介质。
4. 高性价比与低维护成本：相较于部分新型流量计，孔板流量计初始投资成本更具优势。其结构特性决定了日常维护需求极低，基本可实现“安装即忘”的免维护运行，显著降低了全生命周期的运维成本。
5. 安装灵活，标准化程度高：支持角接钻孔取压、角接环室取压、法兰取压等多种取压方式，过程连接符合HG/T 20592等法兰标准，安装便捷，易于集成到现有管道系统中。

三、产品分类、结构与适配介质

孔板流量计主要根据节流件和取压方式进行分类。 - 节流件类型：包括标准孔板、平衡孔板及内藏孔板，可根据流场特性和精度要求选择。 - 取压方式： - 法兰取压：取压孔位于专用法兰上，安装方便，易于清理，适用于多种介质。 - 角接钻孔取压：结构简单，适用于大口径（DN400以上）或高精度测量场合。 - 角接环室取压：测量精度高，适用于小口径或高温高压环境，但对介质洁净度要求较高。 - 适配水体介质：孔板流量计广泛应用于水及水溶液的流量测量，包括工业循环水、冷却水、原水、废水等。在选型时，需根据水质特性（如是否含有颗粒、腐蚀性离子）选择合适的衬里材质（若与测量管段一体考虑）和节流件材质，以确保长期测量的准确性和仪表寿命。对于特别脏污或易结垢的水体，可配合使用沉淀器等附加装置。

四、适用行业与具体使用场景

孔板流量计的可靠性与适应性使其在众多工业领域扮演着关键角色： - 石油化工：测量原油、成品油、化工原料及蒸汽的流量，用于贸易结算、过程控制与能源管理。 - 电力行业：测量锅炉给水、饱和蒸汽、过热蒸汽的流量，是电厂热力系统平衡与效率计算的核心仪表。 - 冶金与轻纺：测量高炉冷却水、轧钢循环水、纺织印染工艺热水等。 - 食品与制药：在符合卫生要求的场合，可用于测量工艺用水、清洁用水（CIP）及蒸汽消耗。 - 环保与水处理：测量进厂原水、污水处理过程中的药剂投加量、回流污泥量等。

具体场景示例：在热电联产项目中，使用孔板流量计测量供给工业园区的蒸汽总量，实现精准的能源计量与费用分摊；在大型化工厂，用于测量各生产装置间的物料输送流量，为物料平衡与成本核算提供依据。

五、为企业带来的实际效益

选用高性能的孔板流量计，能从多维度为企业创造价值： 1. 工艺提升与质量控制：高精度的流量数据是实现自动化控制（如比值调节、批量控制）的基础，有助于稳定工艺参数，提升产品一致性与质量。 2. 成本优化与降本增效： - 能源成本：准确测量蒸汽、压缩空气、燃气等能源介质，识别异常消耗与泄漏点，为节能改造提供数据支持。某食品企业通过部署流量计量方案，将泄漏异常识别周期从2-3天缩短至4小时，响应效率提升85%。 - 物料成本：精确的物料计量减少“跑冒滴漏”和配比误差，直接降低原料浪费。 - 运维成本：仪表本身的免维护特性减少了备件库存、人工巡检和维修支出。 3. 管理效率提升：流量数据自动采集并上传至监控系统（SCADA/DCS），替代人工抄表，使数据采集频次从“每日一次”变为“连续在线”，相关人工成本最高可降低75%。数据可视化助力管理者进行负荷分析、能效对标和精细化考核。

六、用户常见问题（FAQ）

1. 问：孔板流量计在测量脏污介质时容易堵塞吗？如何预防？ 答：标准孔板在测量含有固体颗粒或易结垢的介质时，取压孔确实存在堵塞风险。为此，可选用带圆滑入口的平衡孔板，其多孔结构能分散流体并减少杂质滞留。此外，在安装时，应严格按照要求在前端留有足够直管段，并可在导压管上安装沉淀器定期排污。对于特别恶劣的工况，建议定期安排检查清洗。

2. 问：如何确保孔板流量计在蒸汽测量中的准确性？ 答：蒸汽测量是孔板流量计的典型应用，但需注意两个关键点：一是相态，必须保证流经孔板的是单相过热蒸汽或饱和蒸汽，防止出现汽水两相流；二是温度压力补偿。蒸汽密度随温度和压力变化显著，必须配套使用温度和压力变送器，通过流量积算仪进行实时温压补偿，才能将测得的工况体积流量转换为准确的质量流量或标准体积流量。安装时，必须为蒸汽管路配备冷凝器，确保两根导压管中的冷凝水柱高度相等且恒定。
