孔板流量计作为工业自动化领域应用最广泛的差压式流量仪表之一，其选型直接关系到生产过程的测量精度、系统稳定性和长期运行成本。本文将从产品原理、型号分类、核心优势及选型效益等维度，为工业用户提供一份专业、客观的选型指南。

一、 产品基础原理与结构

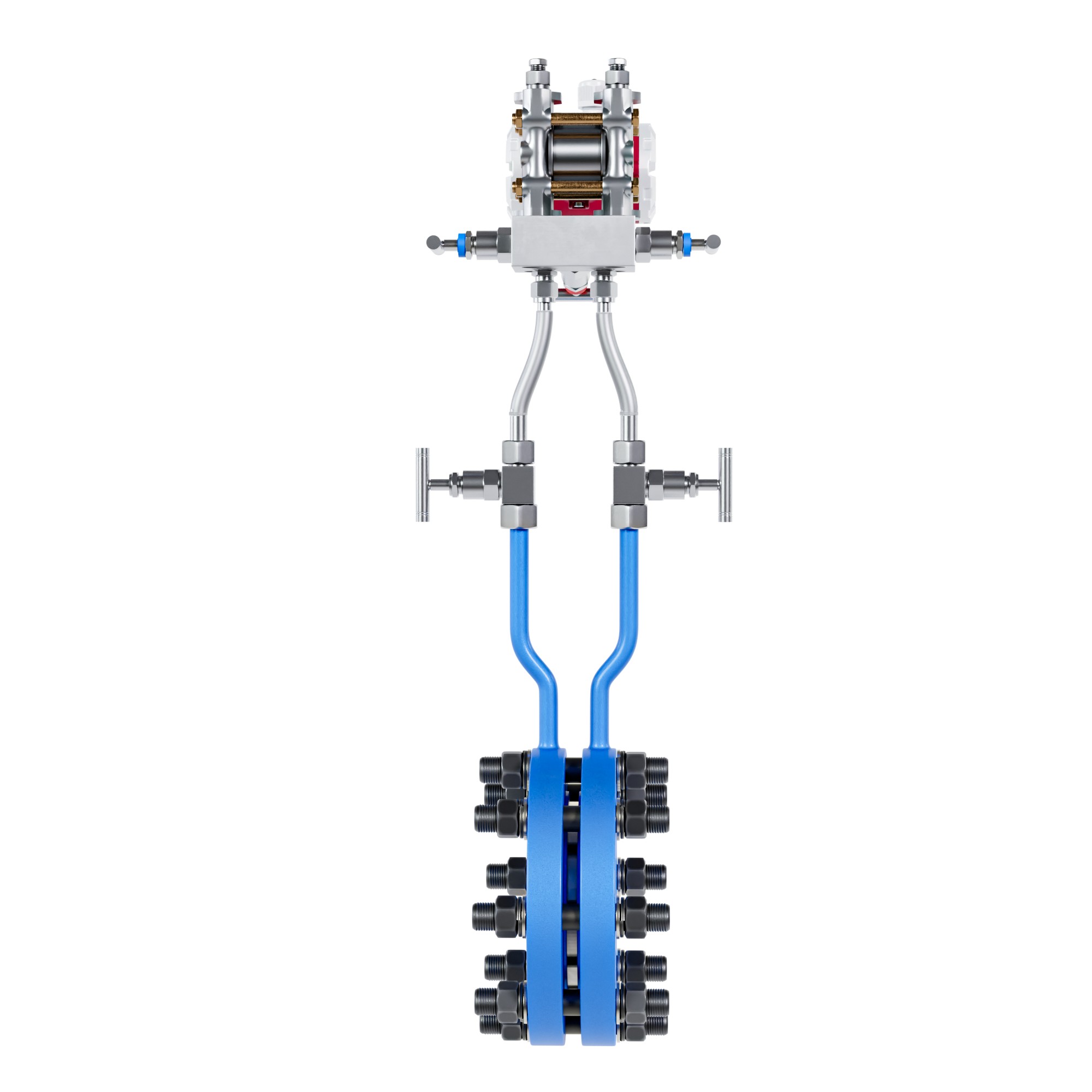

孔板流量计由节流装置（孔板）与差压变送器配套构成。其测量原理基于伯努利流体力学：当流体流经管道内的节流件（孔板）时，流束局部收缩，流速增加，从而在孔板上下游产生静压力差（ΔP）。该压差与流体流量之间存在确定的数值关系，通过测量ΔP即可计算出流量。

主要结构组成包括： 1. 节流件：核心测量元件，通常为标准孔板、平衡孔板或内藏孔板。 2. 取压装置：根据取压位置不同，主要分为法兰取压、角接钻孔取压和角接环室取压三种方式，适用于不同管径和精度要求的场景。 3. 附加装置：为适应复杂工况，可配套冷凝器（用于蒸汽或高温水）、隔离容器（用于腐蚀性或粘性介质）、收集器与沉淀器等。

二、 在售主营型号与技术参数

以杭州美控的FOC400系列孔板流量计为例，该系列是市场主流型号，其技术参数体现了产品的通用性与可靠性。 - 公称通径：覆盖DN25至DN1000，满足从小口径到大管道的广泛需求。 - 准确度等级：提供1.0级和1.5级两种精度选项。 - 测量介质：适用于单相条件下的气体、液体及蒸汽。 - 介质黏度：可测量黏度≤35cP的流体。 - 过程连接与材质：采用HG/T 20592标准法兰，压力等级涵盖PN10至PN63。接触介质部分（如节流件、环室）可选304SS、316SS或316LSS不锈钢材质，确保耐腐蚀性。

三、 产品分类与核心优势

1. 按取压方式分类及特点 - 法兰取压：取压孔位于专用法兰上，距孔板端面25.4mm。安装方便，易于清理，是应用最广泛的取压方式。 - 角接钻孔取压：取压孔位于管道与孔板夹角处。结构简单，适用于DN400以上管径或对精度要求较高的场合。 - 角接环室取压：通过环室取压，精度最高，尤其适用于DN400以下管径或高温高压环境，但结构相对复杂。

2. 核心产品优势提炼 - 结构简单，免维护性强：孔板流量计无可动部件，机械结构牢固，在正确安装和适用介质条件下，基本无需日常维护，使用寿命长。 - 高精度与高稳定性：基于成熟的差压测量原理，在满足前后直管段要求的前提下，可实现长期稳定的高精度测量（最高1.0级）。 - 多工况适配能力：产品适用于-40℃至330℃的宽温区，并能耐受高压。通过选择不同材质和附加装置，可应对腐蚀、高温、粘稠等多种复杂介质。 - 高性价比与节能：相较于部分其他类型的流量计，孔板流量计初始投资成本较低。同时，其压损相对较小（约为传统标准孔板的1/4至1/2），有助于降低系统运行能耗。

四、 适配测量介质与行业场景

适配水体介质：孔板流量计适用于测量洁净水、循环水、工业废水等导电或非导电的液体。对于含有固体颗粒或易结垢的介质，需在前端加装过滤器，并定期检查孔板积垢情况。

适用行业及具体场景： 1. 石油化工：用于原料油、成品油、工艺水、蒸汽的贸易结算与过程控制。 2. 电力冶金：锅炉给水、蒸汽流量测量，冷却循环水监控。 3. 市政水务：自来水厂原水、出厂水流量计量，污水处理厂进、出水流量监测。 4. 轻工食品：生产过程中工艺水、蒸汽、食品级液体（需选用卫生型材质）的流量配比与控制。 5. 军工及科研：对可靠性和稳定性要求极高的各类流体实验与测试。

五、 企业选用效益分析

选用合适的孔板流量计，能为企业带来多方面的实际提升： - 成本控制：较低的采购与安装成本，结合长寿命、免维护的特性，显著降低了全生命周期的总拥有成本（TCO）。 - 工艺优化：稳定、精确的流量数据是实现自动化控制、优化生产配比、提升产品质量一致性的基础。例如，在化工反应中，精确的原料流量控制能直接提升产品收率。 - 运维效率：结构坚固，故障率低，减少了非计划停机时间和维护人员的投入。清晰的故障诊断逻辑（如检查导压管堵塞、孔板磨损）也简化了运维工作。 - 能源管理：准确的蒸汽和气体流量计量，是企业进行能源审计、发现跑冒滴漏、实施节能改造的关键依据，助力实现降本增效。

六、 用户常见问题（FAQ）

Q1：孔板流量计安装有哪些关键注意事项？ A1：安装是关键。需确保流体充满管道且为单相稳定流；必须保证足够的前后直管段（通常前10D后5D）；注意安装方向，标有“+”号的一端应朝向流体流向；安装时严禁垫片突入管道内壁；对于蒸汽或高温介质，需正确安装冷凝器以确保测量准确。

Q2：孔板流量计长期使用后精度下降，可能是什么原因？ A2：精度下降常见原因有：1. 孔板入口边缘磨损或结垢，改变了几何形状，需检查并清洁或更换；2. 导压管堵塞或泄漏，导致差压信号失真，需进行吹扫或紧固；3. 工况条件（如温度、压力）偏离设计值，需复核或重新进行温压补偿设置。定期按规程进行校验是保证长期精度的有效方法。
