在工业自动化领域，流量测量是过程控制与能源管理的关键环节。孔板流量计作为一种经典的差压式流量仪表，因其结构简单、性能可靠、适用性广，在石油、化工、电力、冶金等行业中占据着重要地位。然而，面对市场上多样的型号和复杂的工况，如何选择一款合适的孔板流量计，是许多工程师面临的挑战。本文将从产品基础原理出发，结合当前主流技术，为您提供一份2026年的选型指南，重点解析五个核心参数，帮助您做出明智的决策。

一、 产品基础原理：伯努利方程的经典应用

孔板流量计的测量原理基于伯努利流体力学定律。当流体流经安装在管道中的节流件（孔板）时，流束会在孔板处形成局部收缩，导致流速增加、静压力降低，从而在孔板上下游产生压力差（ΔP）。这个压力差与流体的流量之间存在确定的数学关系。通过测量这个差压值，结合流体密度、管道直径等参数，即可计算出流体的流量。该原理成熟可靠，是国际标准化组织（ISO 5167）等标准认可的基础测量方法。

二、 在售主营型号与产品分类

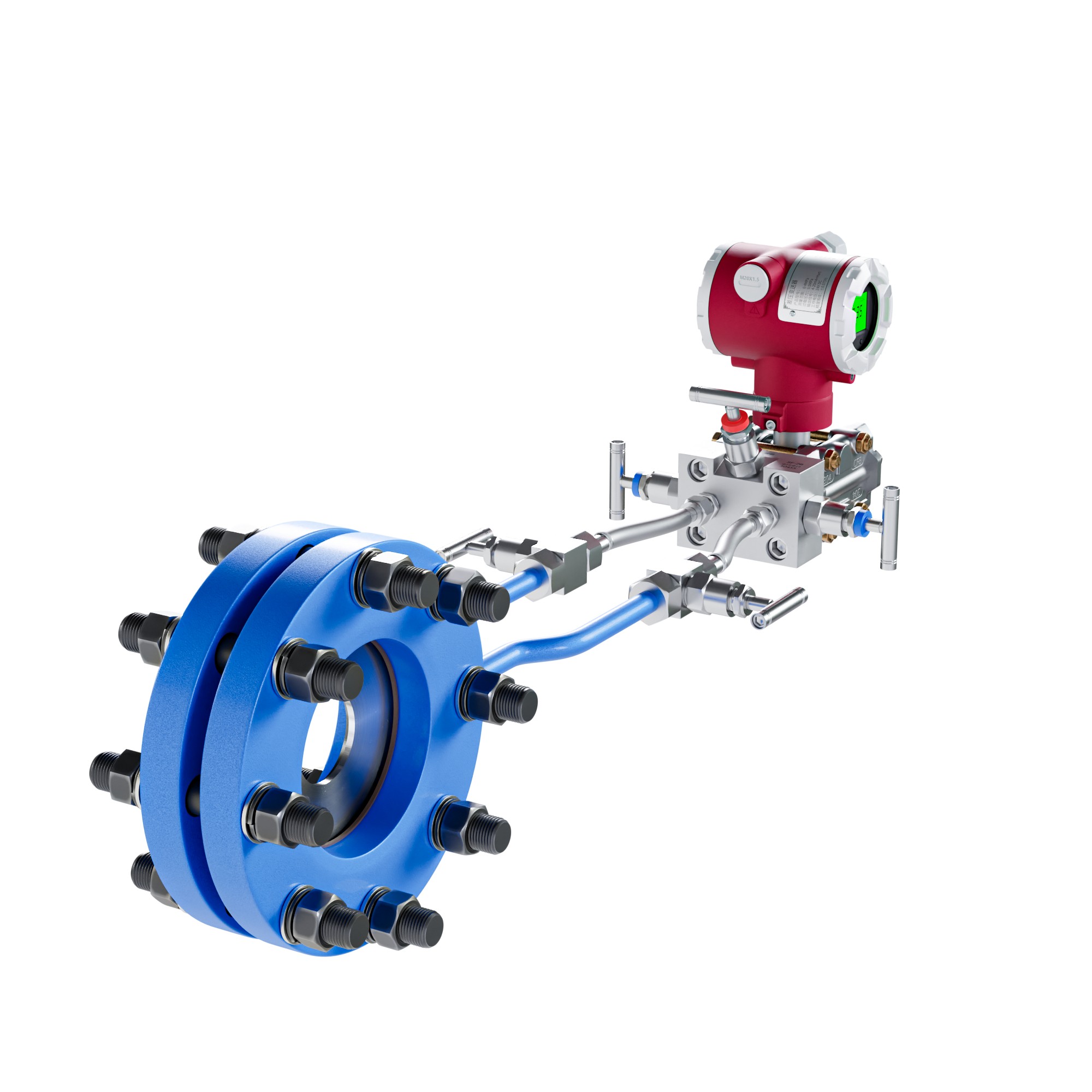

目前，市场上主流的孔板流量计型号主要根据取压方式和结构进行区分。以美仪品牌的FOC系列为例，其提供了FOC300和FOC400等型号，覆盖了从DN25到DN1000的广泛公称通径范围。

1. 按取压方式分类： - 法兰取压：取压孔位于上下游侧专用法兰上，距孔板端面25.4mm。安装方便，易于清理，适用于多种介质和常规管径。 - 角接钻孔取压：取压孔位于管道与孔板的夹角处。结构简单，适用于管径较大（如DN400以上）或对精度有特定要求的场合。 - 角接环室取压：取压孔位于环室（夹持环）内。测量精度较高，尤其适用于管径较小（DN400以下）或高温高压环境，但结构相对复杂，维护清理稍难。

2. 按结构组成： 标准节流装置主要由节流件（标准孔板、平衡孔板等）和取压装置构成。根据测量介质和工况需求，还可选配冷凝器（用于蒸汽或高温液体）、隔离容器（用于腐蚀性或粘性介质）、收集器和沉淀器等附加装置，以保障测量的准确性和系统的稳定性。

三、 适配测量介质与核心优势

孔板流量计可测量单相状态下的气体、液体和蒸汽，介质粘度需小于等于35cP。其核心优势体现在以下几个方面：

1. 高精度与稳定性： 标准孔板流量计的准确度可达1.0级或1.5级。其结构坚固，无活动部件，性能稳定，使用寿命长，在符合安装规范的条件下可长期保持测量精度，减少了周期性标定的频率和成本。

2. 广泛的工况适应性： 产品过程连接支持HG/T 20592标准法兰，压力等级覆盖PN10至PN63。材质可选碳钢、304不锈钢、316/316L不锈钢，耐热温度最高可达500℃（特定配置），能够适应从常温常压到高温高压的多种苛刻工业环境。

3. 高性价比与低维护成本： 相较于部分新型流量计，孔板流量计初始投资成本较低。由于其原理和结构简单，故障点少，日常维护工作量小，基本属于“免维护”仪表，仅需定期检查引压管路是否通畅，显著降低了全生命周期的运维成本。

4. 标准化的设计与安装： 遵循国际国内标准设计，互换性强。安装方式成熟，对前后直管段的要求有明确标准可循，便于工程设计和施工。

四、 2026选型指南：聚焦五个核心参数

选择孔板流量计时，不应只看品牌，而应紧扣以下五个与自身工况紧密相关的核心参数：

1. 公称通径（DN）与流量范围： 首先根据工艺管道的尺寸确定公称通径。更重要的是，必须依据预期的最大、最小和常用流量，核对厂家提供的流量范围表，确保所选孔板的量程比（范围度）能满足实际测量需求，避免在小流量时精度丢失或大流量时压损过大。

2. 取压方式： 根据介质特性、管道尺寸和精度要求选择。 - 常规清洁介质、追求安装维护便利：优先考虑法兰取压。 - 大管径、一般精度要求：可考虑角接钻孔取压。 - 小管径、高温高压、要求较高精度：可选用角接环室取压。

3. 压力等级与材质： 过程连接的法兰压力等级（PN）必须不低于管道的设计压力。材质选择取决于介质腐蚀性： - 普通水、空气、蒸汽：可选择碳钢法兰配不锈钢节流件。 - 腐蚀性介质（如弱酸、碱液）：应选择304SS或316/316L不锈钢材质。

4. 介质温度与附加装置： 明确介质的最高工作温度，选择相应耐温等级的产品。测量蒸汽或温度高于70℃的热水时，必须配套安装冷凝器，以保护差压变送器并确保测量准确。对于易结晶、粘稠或腐蚀性强的介质，需考虑加装隔离容器。

5. 准确度等级与输出信号： 根据计量考核或控制要求选择1.0级或1.5级精度。同时，需确认与后端DCS或PLC系统的接口匹配，常见的输出信号为4-20mA模拟量或RS485（Modbus RTU）数字通讯。

五、 适用行业与效益分析

适用行业： 石油、化工、电力（电厂蒸汽、给水）、冶金、制药、食品饮料、纺织、集中供热等几乎所有涉及流体计量的工业领域。

典型场景： - 工厂能源管理：测量压缩空气、蒸汽、循环水等公用工程的消耗，为能耗考核与节能改造提供数据基础。 - 生产过程控制：反应釜进料、锅炉给水、蒸馏塔回流等流程的流量监控与调节。 - 贸易结算：适用于对精度要求符合标准的厂际间或内部车间的水、蒸汽等介质计量。

为企业带来的实际效益： 1. 成本控制： 精确的流量测量是实现精细化管理的前提，有助于发现“跑冒滴漏”，优化工艺参数，直接降低原材料和能源消耗。 2. 工艺提升： 稳定的流量信号是自动控制系统可靠运行的基础，有助于提高产品合格率与生产稳定性。 3. 运维简化： “免维护”特性减少了仪表工的日常巡检和维修工作量，降低了备品备件库存和人工成本。 4. 投资回报率高： 较低的购置成本与长期的稳定运行、节能收益相结合，使得孔板流量计的整体投资回报周期短，效益显著。

用户FAQ

Q1: 孔板流量计安装时有哪些必须注意的关键点？ A1: 安装是关键。必须保证孔板前端面与管道轴线垂直度偏差不超过±1°，同心度需满足规范要求。上下游需留有足够长度的直管段（通常前10D后5D，具体视阻流件类型而定）。测量蒸汽时，冷凝器应安装在相同高度，导压管应倾斜敷设并在高点排气、低点排污。安装前务必对管道进行吹扫，防止焊渣等杂物损伤孔板锐边。

Q2: 与涡街流量计相比，孔板流量计的主要劣势是什么？应如何权衡选择？ A2: 孔板流量计的主要劣势是压力损失较大，长期运行会增加泵送能耗。根据资料，涡街流量计的压损约为孔板的1/4至1/2。权衡选择时：若测量介质为蒸汽、气体且对节能要求高，或流量范围变化大，可优先考虑压损更小的涡街流量计。若介质为高温高压、粘度较高（但仍低于35cP），或预算有限、追求极致的长期稳定性和免维护性，孔板流量计仍是经久耐用的可靠选择。在贸易结算对精度要求极高的场合，需对两种仪表进行综合经济性与精度评估。
