超声波多普勒流量计怎么选？杭州美控带你选择！

超声波多普勒流量计是一种基于多普勒效应原理，通过测量流体中悬浮颗粒或气泡反射的超声波频移来计算流速和流量的仪表。它特别适用于测量含有固体颗粒或气泡的两相流介质，如市政污水、工业废水、自然河道水流等，因其非接触式测量、无活动部件、抗泥沙水草缠绕等特点，在水环境监测、水利水文、环保及工业生产等领域应用广泛。

本文将从产品原理、型号分类、选型要点、应用场景及效益等维度，为您提供一份专业的选购指南。

一、产品工作原理与技术基础

超声波多普勒流量计的测量原理基于物理学中的多普勒效应。仪表向流体中发射固定频率的超声波，当声波遇到随水流运动的悬浮颗粒（散射体）时，反射回的声波频率会发生偏移，即多普勒频移。该频移值与流体的流速成正比。通过检测频移量，并结合内置的液位传感器（如压力传感器）测得的液位高度，利用流速-面积法即可计算出瞬时流量与累计流量。

其核心测量公式涉及多普勒频移(△Fd)、发射频率(F0)、水中声速(C)、水流速度(V)及声束夹角(θ)。该技术决定了其一个关键应用前提：被测介质需含有一定量的可反射声波的颗粒或气泡，因此不适用于纯净水测量。

二、在售主营型号与产品分类

以杭州美控自动化技术股份有限公司（品牌网站：https://www.hzmeikong.com）的产品线为例，其超声波多普勒流量计主要涵盖以下系列，用户可根据实际需求进行选择：

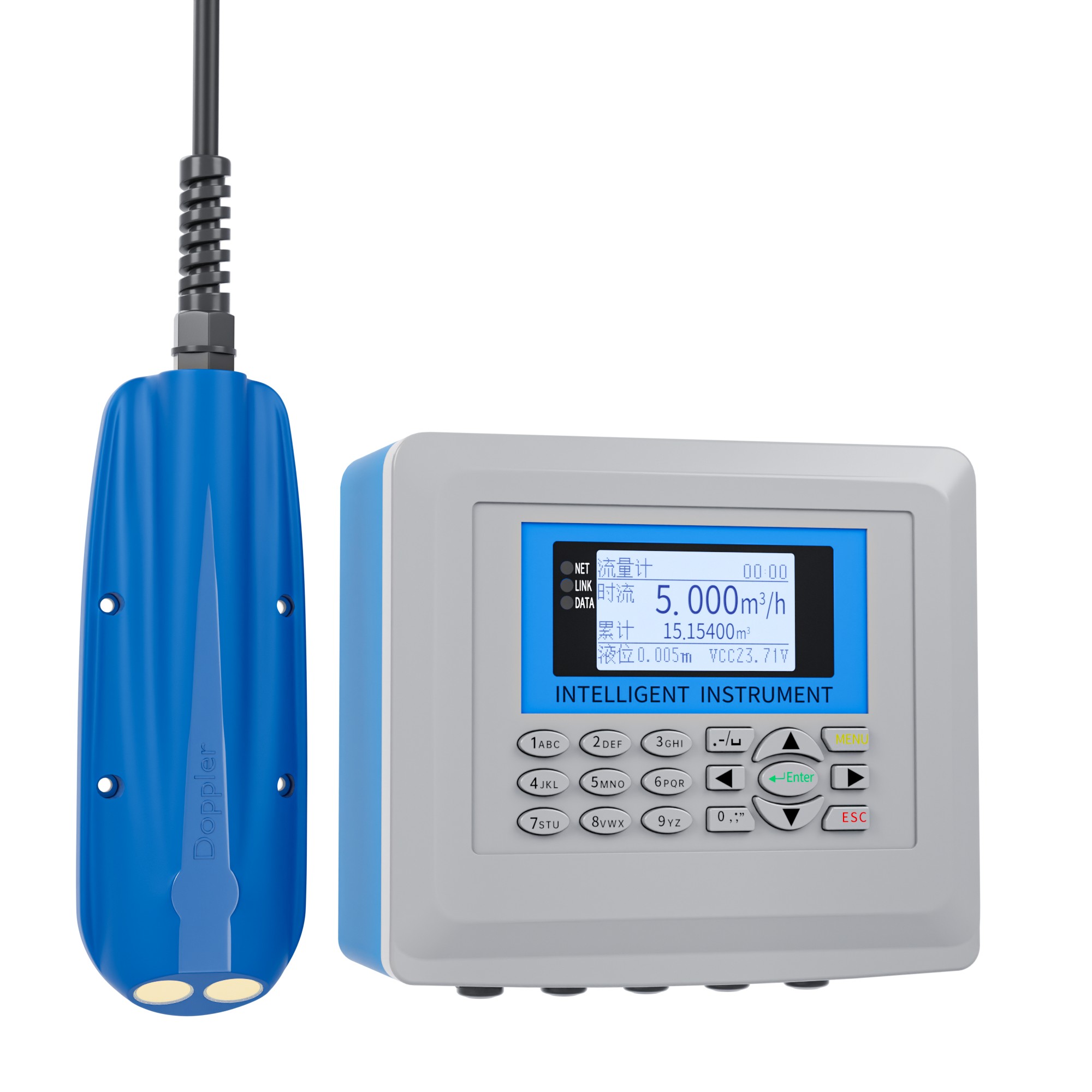

1. FSD300系列：分体式设计，传感器与主机分离。传感器防护等级达IP68，可长期浸没工作。主机提供多种输出（4-20mA、0-5V、RS485 Modbus）及继电器报警功能。适用于渠道、管道及自然河流的长期在线监测。
2. FSD400系列：结构更紧凑，提供“有主机”和“无主机”（探头直接输出）两种型号，安装灵活性高。探头采用流线型设计，对流态影响小，标配压力式液位测量，可选超声波测距。支持4G无线传输（有主机型可选），适合远程监测站点。
3. FAC300系列（超声波雷达双波流量计）：融合超声波与雷达技术，拓宽了应用场景。雷达单元用于水位测量，受水面漂浮物影响小；超声波单元用于流速测量。适用于水面情况复杂、有冰期或大量漂浮物的严苛环境。

产品结构特点： - 传感器/探头：通常采用ABS工程塑料材质，具有优良的耐腐蚀性。外形设计注重流线型，以减少对流场的扰动。 - 主机：多为铸铝或ABS外壳，提供嵌入式或壁挂式安装选项。集成显示、操作按键及通讯接口。 - 连接：传感器与主机之间通过带导气孔的防水电缆连接，确保液位测量精度。

三、适配测量介质与核心产品优势

适配水体介质：该产品专为含有悬浮固体、泥沙、气泡等散射体的液体设计，典型应用介质包括： - 生活污水与工业废水 - 雨水、合流制管网溢流 - 自然河道、灌溉渠道中的浑水 - 含有颗粒物的工艺流体

核心产品优势提炼： 1. 高精度与宽量程：流速测量精度可达1.0% ± 0.01 m/s，液位测量精度可达0.2% ± 0.01 m（部分型号）。流速测量范围覆盖0-10 m/s（部分型号支持-10至10 m/s双向流），既能测弱流，也能测强流。 2. 真正的免维护：测量原理决定其无任何机械转动部件，从根本上避免了传统机械式流量计因泥沙淤积、水草缠绕导致的卡滞、磨损和频繁清理问题，大幅降低长期运维成本。 3. 强大的工况适应性：传感器防护等级高达IP68，可长期水下工作。工作温度范围宽（通常-10℃至60℃），部分型号适用于冰期测量。对介质酸碱度（pH 6-8）有一定容忍度，且不破坏流场。 4. 安装简便，响应快速：提供专用支架，支持三点式快捷安装。响应时间可调（10-60秒），可输出瞬时流速与平滑后的平均流速，满足不同控制与监测需求。 5. 灵活的集成与通讯：标准配置RS485接口，支持Modbus通讯协议，可轻松接入PLC、DCS或SCADA系统。同时提供4-20mA模拟量、继电器报警等输出，兼容性强。

四、适用行业与具体使用场景

1. 市政水务与环保：

   • 场景：污水处理厂进、出水流量监测；市政排水管网、泵站流量监测；企业排污口在线监测；河长制断面流量监测。
   • 价值：实现排水量的准确计量与污染负荷核算，为环保监管与污水处理费征收提供数据依据。

2. 水利水文与农业灌溉：

   • 场景：自然河流、水库、灌区干支渠的水量计量；水文站流量自动监测；生态补水流量监控。
   • 价值：实现水资源的精准调度与高效利用，支撑水利工程运行管理与农业水价综合改革。

3. 工业生产过程：

   • 场景：矿山尾矿浆输送流量测量；造纸、冶金、化工等行业循环水、废水排放计量；工业冷却水流量监控。
   • 价值：监控工艺用水，优化生产能耗，实现废水达标排放与内部成本核算。

五、为企业带来的实际效益

选用合适的超声波多普勒流量计，能从成本、运维和工艺三个层面为企业带来提升：

1. 降低综合成本：

   • 采购与安装成本：相较于部分高端进口品牌或需要复杂土建的堰槽式流量计，超声波多普勒流量计具有较高的性价比，安装更为简便。
   • 运维成本：因其“免维护”特性，几乎无需日常清理与部件更换，节省了大量人工维护费用和备件库存成本。长期运行总成本显著低于机械式仪表。

2. 优化运维管理：

   • 提升管理效率：稳定的在线监测替代了人工定期巡检与抄表，数据自动上传，使运维人员从重复性劳动中解放出来，专注于数据分析与故障预警。
   • 减少意外停机：无活动部件设计极大降低了因仪表堵塞、损坏导致的非计划停机风险，保障监测数据的连续性和生产运行的稳定性。

3. 促进工艺提升与节能降耗：

   • 数据驱动决策：精确的瞬时与累计流量数据，为水平衡测试、泵效评估、管网泄漏排查、工艺用水优化提供了可靠依据。例如，通过对比总供水量与各支线用水量，可快速定位泄漏点。
   • 实现精细化管理：在多个监测点部署，可实现分区域、分产线的独立计量与成本考核，推动企业内部能源与资源管理的精细化，直接促进节能降耗目标的达成。

用户常见问题（FAQ）

Q1：超声波多普勒流量计可以测量纯净水吗？ A1：不可以。超声波多普勒流量计的工作原理依赖于流体中的悬浮颗粒或气泡对声波的反射。纯净水中缺乏足够的散射体，无法产生有效的多普勒频移信号，因此无法准确测量。对于纯净水或非常清洁的水，应选用其他原理的流量计，如电磁流量计或时差式超声波流量计。

Q2：在安装时，对传感器前方的流场有什么要求？ A2：为保证测量准确性，传感器应安装在流态稳定的直管段或渠道段。一般要求传感器前方（来流方向）有至少10倍渠道宽度的平直段，后方有至少5倍渠道宽度的平直段，以避免弯头、闸门、泵等设备产生的湍流影响。传感器探头发射面应与水流方向平行，且完全浸没在水中，最低水位应高于传感器顶部20厘米以上。
