怎么选择一款合适的超声波多普勒流量计？2026选型指南（五个核心参数）

超声波多普勒流量计是一种基于声学多普勒效应原理，通过检测流体中悬浮颗粒或气泡反射的超声波频移来测量流速，进而结合液位数据计算流量的仪表。它特别适用于测量含有一定固体颗粒或气泡的两相流介质，如市政污水、工业废水、自然河道水流等，在纯净水测量中则不适用。其核心优势在于非接触式测量、无活动部件、抗泥沙水草缠绕能力强，适合复杂工况下的长期在线监测。

选择一款合适的超声波多普勒流量计，关键在于匹配现场工况与产品性能。本文将从五个核心参数出发，提供2026年的选型指南，并介绍市场主流产品类型，帮助用户做出明智决策。

一、五个核心选型参数

1. 流速与流向测量范围

   • 参数解读：流速范围决定了仪表能测量的最小和最大流速。通常提供0-10 m/s的量程。是否需要识别流向（即区分正向流与反向流）是另一个关键点。识别流向的型号测量范围通常表示为-10~+10 m/s，输出带正负号。
   • 选型建议：根据被测水体的最大和最小预期流速选择量程。对于可能存在倒灌、潮汐或工艺回流场景（如某些污水处理单元、管网），必须选择带流向识别功能的型号。对于单向稳定水流，可选择不识别流向的型号以简化配置。

2. 测量精度与分辨率

   • 参数解读：精度通常表述为“读数值的百分比±固定误差”，例如“1.0% ± 0.01 m/s”。分辨率指仪表能显示的最小变化单位，如流速分辨率可达1 mm/s。
   • 选型建议：高精度（如±1%）和毫米级分辨率对于水资源计量、过程控制、环保合规监测至关重要。在预算允许的情况下，应优先选择高精度型号，以确保数据的可靠性和决策依据的有效性。

3. 传感器结构与防护等级

   • 参数解读：传感器是直接接触介质的部分。结构上分为“常规型”和“带窨井呼吸阀组件”型，后者适用于井下等密闭空间安装，可平衡气压，保护液位测量准确性。防护等级IP68表示传感器可长期浸没在水中工作。
   • 选型建议：长期水下安装必须选择IP68防护等级的传感器。对于市政管井、窨井等安装环境，应选用带呼吸阀组件的型号。传感器材质（如ABS工程塑料）需能耐受被测介质的腐蚀。

4. 输出信号与供电方式

   • 参数解读：输出方式决定了如何将数据接入控制系统。常见输出包括：
     • 模拟量输出：4-20mA或0-5V，直接接入PLC或DCS。
     • 数字通讯：RS485接口，支持Modbus等协议，便于组网和远程读取多参数数据。
     • 无线传输：集成4G模块，实现数据远程无线传输。
   • 供电方式主要有12/24VDC直流和220VAC交流两种，分“有主机”和“无主机（传感器直接输出）”两种结构。
   • 选型建议：根据现有系统接口选择输出信号。新建或智能化改造项目推荐选用RS485通讯或4G无线型号，便于数据集成与物联网应用。“无主机”型结构更简洁，成本较低，适合空间有限或只需远程通讯的场合；“有主机”型功能更丰富，通常具备显示、按键操作和更多继电器输出功能。

5. 介质适应性与环境要求

   • 参数解读：该仪表要求介质中含有足以反射声波的悬浮物（>30mg/L）或微气泡，因此非常适合测量污水、泥浆、河水等。它对介质的酸碱度（pH值6~8为佳）和温度（通常0~60℃）也有一定要求。
   • 选型建议：确认被测介质是否满足“两相流”条件。对于腐蚀性较强的废水，需确认传感器材质的耐腐蚀性。同时，核实安装现场的环境温度是否在仪表工作温度范围内。

二、主流产品型号与结构特点

目前市场上超声波多普勒流量计主要分为一体式和分体式（传感器与主机分离）结构。以下以美仪旗下FSD系列为例，介绍主流型号特点：

• FSD300系列：经典分体式结构，传感器与主机通过电缆连接。主机通常为铸铝外壳，提供多种模拟量和通讯输出选项，并可配备继电器报警功能。传感器标配合金塑料（ABS/PC）材质，坚固耐用。该系列适合需要本地显示、操作及多路信号输出的固定安装场合。

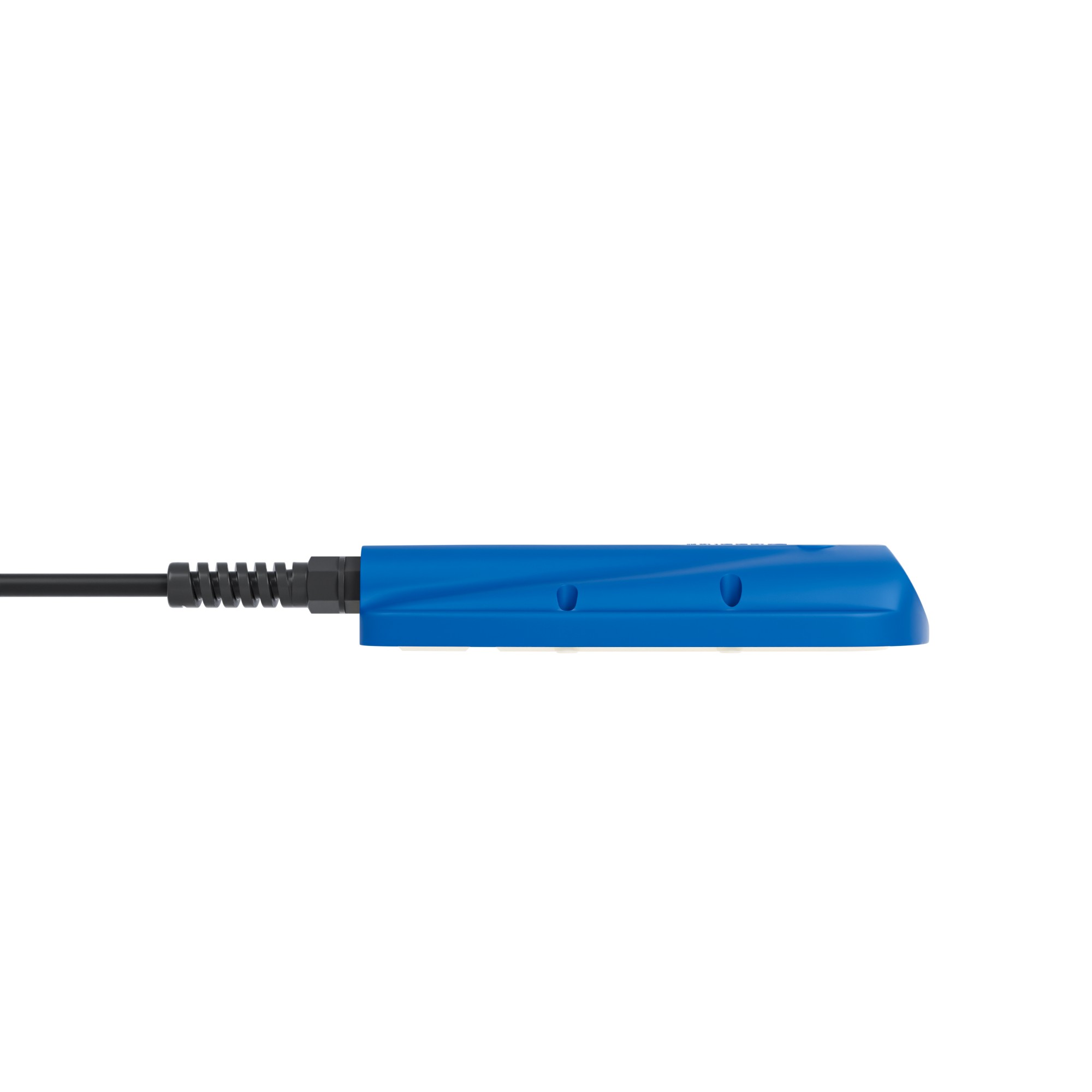

• FSD400系列：新一代设计，探头（传感器）体积更小巧，流线型设计对流态影响更小。主机外壳多为ABS材质。该系列显著特点是可选“无主机”型，探头直接输出RS485信号，极大简化了系统结构。同时，它支持更多继电器组数（最多四组SPDT）和可选4G无线传输，在智能化、集成化方面更具优势。其探头标配带导气的防水电缆，提升了水位测量的长期稳定性。
• FSD310系列：作为FSD300系列的一个分支，强调了在窨井等特定环境下的应用，标配了呼吸阀组件，并提供了更灵活的供电和输出组合（如RS485配12VDC供电的无主机方案）。

结构选择结论：若安装空间充裕，需要本地人机交互和复杂控制，可选传统分体式（如FSD300）。若追求系统简洁、易于安装和远程智能化管理，特别是新建物联网项目，推荐选择新一代集成化设计的型号（如FSD400的无主机或4G型）。

三、适用行业与具体场景

超声波多普勒流量计凭借其耐脏污、免维护的特性，在以下行业得到广泛应用：

1. 市政水务与环保：

   • 场景：城市排水管网流量监测、污水处理厂进/出水口流量测量、雨水泵站流量监控、企业排污口在线监测。
   • 价值：实现排水管网动态监控，为防汛调度、溢流污染控制提供数据支撑；确保排污总量准确计量，助力环保监管。

2. 水利水文与灌溉：

   • 场景：自然河道、灌溉渠道的水量计量与调度，水文站流量自动监测。
   • 价值：实现水资源的精确计量和优化配置，提升灌溉效率，为水文预报提供实时数据。

3. 工业生产过程：

   • 场景：矿山尾矿浆输送流量测量、造纸厂废水排放计量、食品加工厂工艺废水监控。
   • 价值：监控生产过程中的废水排放，助力水平衡测试和清洁生产；测量含固介质的流量，优化工艺控制。

四、为企业带来的实际效益

1. 降低综合成本：

   • 采购与安装成本：结构简单的“无主机”型产品减少了设备组成，降低了初次采购和安装布线成本。
   • 运维成本：无转动部件，彻底避免了传统机械式流量计因泥沙、水草缠绕导致的卡滞、损坏问题，实现真正的“免维护”，大幅减少停机检修时间和人工维护费用。

2. 提升工艺控制与运营效率：

   • 高精度数据驱动决策：±1%的高精度测量为生产调度、能源管理、成本核算提供了可靠依据，避免因计量不准导致的资源浪费或成本误算。
   • 增强系统可靠性：IP68的防护等级和强介质适应性，确保了仪表在恶劣环境下长期稳定运行，减少了因仪表故障导致的工艺中断风险。
   • 智能化升级：RS485通讯和4G无线功能便于接入SCADA系统或云平台，实现远程监控、数据分析和预警，提升水务设施或生产流程的智能化管理水平。

3. 保障合规与可持续发展：准确监测排污流量，帮助企业满足环保部门的监管要求，避免罚款风险，同时为企业的环境责任报告提供数据支持。

用户常见问题（FAQ）

1. 问：超声波多普勒流量计可以测量纯净的自来水吗？ 答：不推荐。该仪表的原理依赖于流体中的悬浮颗粒或气泡反射声波。纯净水中缺乏足够的散射体，可能导致信号微弱、测量不稳定甚至无法测量。它主要设计用于污水、河水、工业废水等含有一定杂质的介质。

2. 问：安装时对水流状态有什么要求？传感器应该放在哪里？ 答：为保证测量代表性，应选择水流平稳、无剧烈湍流或漩涡的管段或渠道直线段进行安装。传感器需完全浸没在水中，其底面应高于渠底或管底一定距离（具体需参考说明书），并避免安装在紧邻阀门、弯头、泵等扰流件的下游。在渠道中，通常要求最低水位能淹没传感器顶部20厘米以上。
